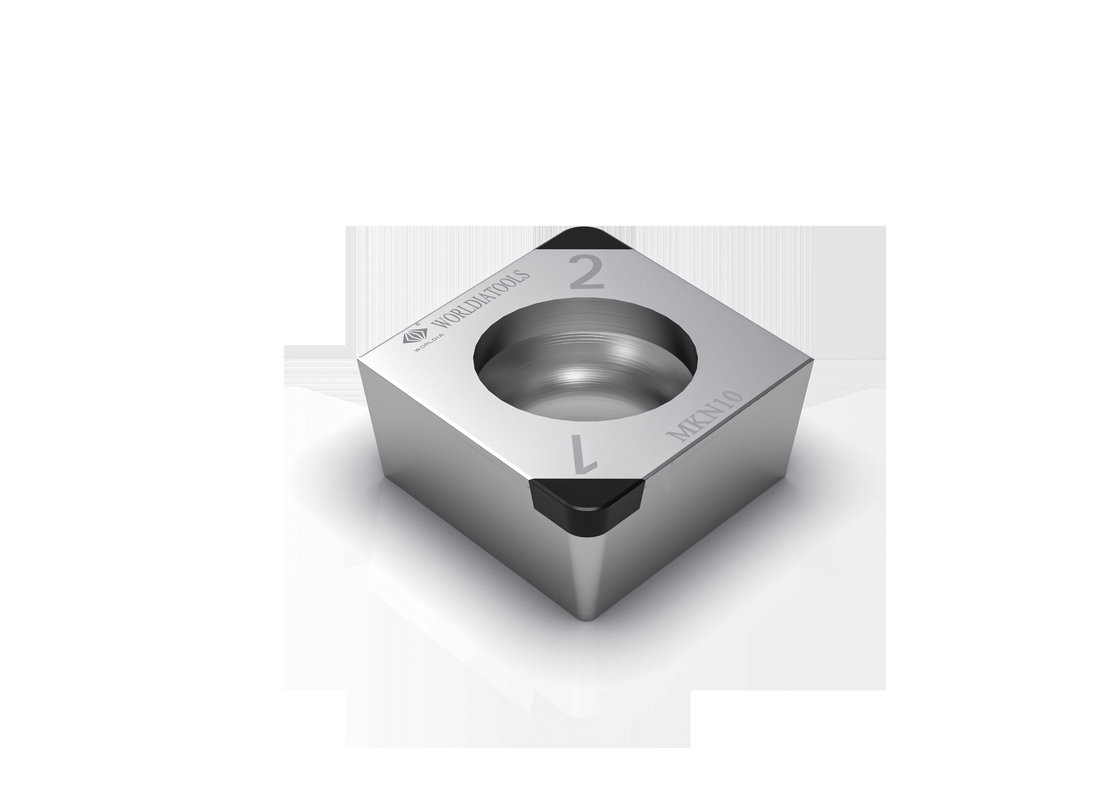

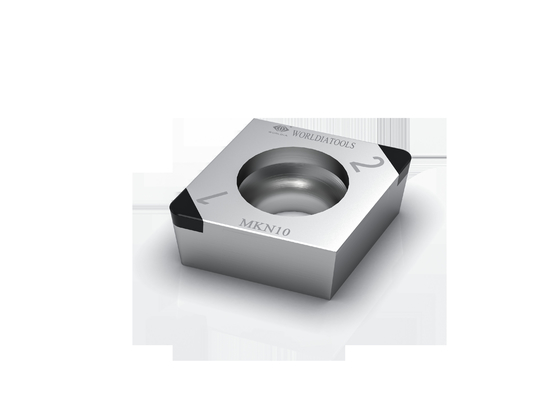

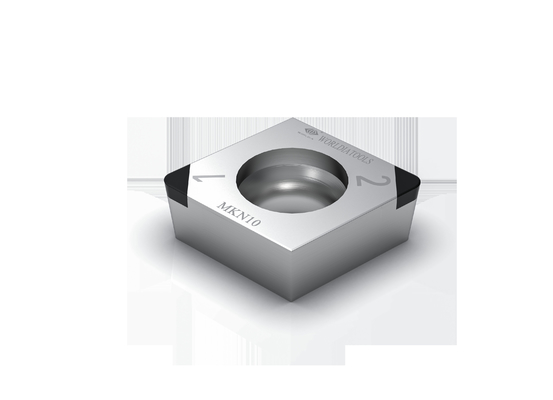

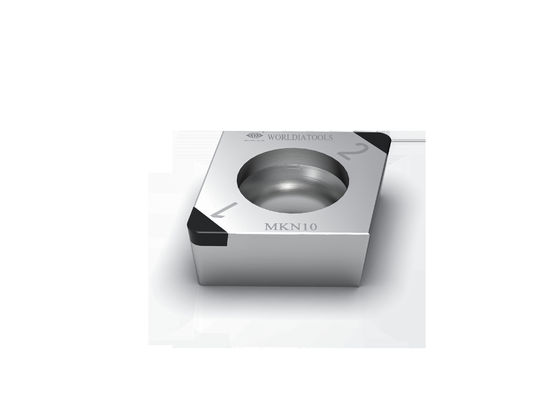

CCGW09T308 parte movible de torneado del corte del parte movible PCBN del carburo del estándar PCBN para el arrabio
WORLDIA
WORLDIA presta la especial atención a la fabricación de herramientas que cortan duras estupendas estándar.
Y hemos hecho una cantidad enorme de innovaciones técnicas en el diseño y la fabricación
Partes movibles de PCBN/PCD/CVD y productos relacionados.
Descripción:
“ManaNova” es una sub-marca de Worldia, centrándose en la serie estándar de gama alta.
ManaNova es un concepto que se coloca según la opinión de usuarios finales, nosotros elige estrictamente
Materiales de PCD y de PCBN para proporcionar el efecto que corta universal.
Material:
Las herramientas con el diamante policristalino (PCD) que corta los materiales pueden reducir su coste de fabricación perceptiblemente,
Las herramientas de PCD son ideales para el uso con el metal no ferroso, tal como aluminio, cinc, y el magnesio alea,
Los compuestos de GRP, fibra de carbono reforzaron los plásticos, el carburo “verde”, y materiales de cerámica así como todos los abrasivos.
El nitruro de boro cúbico policristalino (CBN) es un material con una dureza caliente excelente que se pueda utilizar en muy
altas velocidades que cortan. También exhibe buena dureza y las herramientas del choque termal resistance.CBN son ideales para el uso
con de acero templado, arrabios, e hierros así como componentes sinterizados de la metalurgia de polvo.
Productos principales:
El parte movible de PCBN es conveniente para trabajar a máquina el arrabio de acero templado, gris, el hierro dúctil, y la metalurgia de polvo.
El parte movible de PCD (material MND10) es conveniente para trabajar a máquina áspero y del final de la aleación de aluminio y de otros materiales del no metal.
Ventajas:
· Universal
· Opción fácil
· Entrega rápida
Especificación:
Introducción material - opción fácil para el grado del CBN
ISO H: Corte continuo de acero templado
ISO K: La luz del arrabio interrumpió cortar
ISO S: Corte interrumpido pesado de la metalurgia de polvo
| Material |
ISO H |
ISO K |
ISO S |
| Grado de PCBN |
MHN10C |
MHN20C |
MNH30C |
MKN10 |
MKN20 |
MSN10 |
MSN20 |
| Liso |
Moderado |
Dureza |
Arrabio |
Hierro dúctil |
Metalurgia de polvo |
Metalurgia de polvo |
| Vc |
180 (150~250)
m/min |
100 (50~150)
m/min |
80 (30~120)
m/min |
600 (300~800)
m/min |
300 (150~450)
m/min |
300 (200~500)
m/min |
500 (300~800)
m/min |
| fn |
0,1 (0.03~0.2)
mm/r |
0,1 (0.03~0.2)
mm/r |
0,1 (0.03~0.2)
mm/r |
0,1 (0.03~0.3)
mm/r |
0,1 (0.03~0.3)
mm/r |
0,1 (0.03~0.3)
mm/r |
0,1 (0.03~0.3)
mm/r |
| % |
45~55 |
60~70 |
85~95 |
85~95 |
60~70 |
60~70 |
85~95 |
| Tamaño de grano |
1~2 um |
1~2 um |
2~3um |
2~3 um |
1~2 um |
1~2 um |
2~3 um |
| Enlace |
Tic |
Lata |
Co/W |
Co/W |
TiCN |
TiCN |
Co/W |
| CCGW |
Forma |
Dimensiones |
| Código del ANSI |
Código del ISO |
Extremidades |
IC
milímetro |
S
milímetro |
R
milímetro |
Φd
milímetro |
LE
milímetro |
Todos
Almacenado |
CCGW 21.50.5 |
CCGW 060202 |
2N |
6,35 |
2,38 |
0,2 |
2,8 |
2,2 |
| CCGW 21,51 |
CCGW 060204 |
2N |
6,35 |
2,38 |
0,4 |
2,8 |
2,2 |
| CCGW 21,52 |
CCGW 060208 |
2N |
6,35 |
2,38 |
0,8 |
2,8 |
2,2 |
| |
|
|
|
|
|
|
|
| CCGW 32.50.5 |
CCGW 09T302 |
2N |
9,525 |
3,97 |
0,2 |
4,4 |
2,2 |
| CCGW 32,51 |
CCGW 09T304 |
2N |
9,525 |
3,97 |
0,4 |
4,4 |
2,2 |
| CCGW 32,52 |
CCGW 09T308 |
2N |
9,525 |
3,97 |
0,8 |
4,4 |
2,2 |
| CCGW 32,53 |
CCGW 09T312 |
2N |
9,525 |
3,97 |
1,2 |
4,4 |
2,2 |
