Datos del producto:
|
| Marca de producto: | WORLIDA | Nombre de producto: | Parte movible de torneado del diamante del CVD |
|---|---|---|---|
| Tipo: | Parte movible de Turing | Material: | CVDD |
| Características: | Alta dureza, resistencia de desgaste fuerte y estabilidad fuerte. | Uso: | Final pulido |
| Uso: | El trabajar a máquina de la eficacia alta de materiales duros | Number modelo: | TCGW/TCGT |
| IC: | 4.76/6.35/9.525 | RE: | 0.2/0.4/0.8 |
| Resaltar: | Parte movible no ferroso del CVD que trabaja a máquina,Tipo del TC del parte movible del CVD,Eficacia alta Diamond Turning Insert |
||

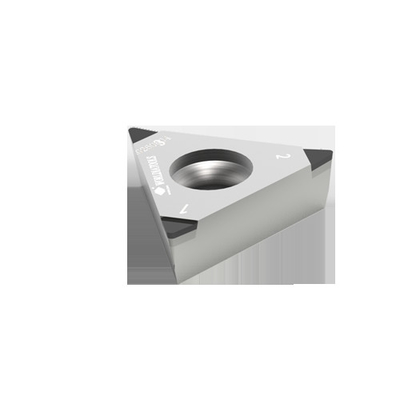

Inserto de torneado de diamante CVD de alta eficiencia tipo TC para mecanizado no ferroso
INTRODUCCIÓN
| Material | Tamaño de grano | Características | Solicitud |
| CVDD | --- |
CVDD es un material de carbono puro sin aglutinante con extrema resistencia a la abrasión y buena idoneidad térmica.Utilidad. Por su perfecto filo de corte apto para aplicaciones donde se requieran acabados de espejo. |
Las áreas de aplicación incluyen el mecanizado de piezas de trabajo abrasivas como MMC, aleaciones de aluminio con alto contenido de silicio, así como para el mecanizado de carburo, caucho duro, grafito y otras aplicaciones. |
SOLICITUD
El diamante CVD tiene la ventaja dealta dureza, fuerte resistencia al desgaste y gran estabilidad.
En comparación con las herramientas PCD, la vida útil de las herramientas CVD es varias veces mejor que las herramientas PCD
por ejemplo, el acabado de aluminio, cobre, aleación de tungsteno y otras piezas no metálicas en automóviles
repuestos y otras industrias.
Mediante el uso de herramientas de diamante CVD, el mecanizado de alta eficiencia demateriales durospuede lograrse
comoPlásticos reforzados con fibra de vidrio, aleación de aluminio con alto contenido de silicio.Libre de bonos hace que el diamante CVD
traje de herramientas para mecanizar materiales de corrosión con alta velocidad y larga vida útil.
Somos capaces de proporcionarAcabado lapeado o pulidopara diferentes aplicaciones. El acabado lapeado es principalmente
Aplicado para herramientas de preparación, el acabado pulido se utiliza para herramientas de corte, especialmente para corte de grafito.
ESPECIFICACIONES
| ic | φd | s | α | re | la | ||||
| Número de catálogo ISO | Número de catálogo ANSI | Forma de la punta | CVDD | milímetro | milímetro | milímetro | La licenciatura | milímetro | milímetro |
| TCGW080202-1N P00P07 | TCGW(1.5)(1.5)(0.5)-1N P00P07 | SLST25S | ● | 4.76 | 2.4 | 2.38 | 0° | 0.2 | 2.5 |
| TCGT080202-1N P05P07 | TCGT(1.5)(1.5)(0.5)-1N P05P07 | SLST25S | ● | 4.76 | 2.4 | 2.38 | 5° | 0.2 | 2.5 |
| TCGT080202-1N P10P07 | TCGT(1.5)(1.5)(0.5)-1N P10P07 | SLST25S | ● | 4.76 | 2.4 | 2.38 | 10° | 0.2 | 2.5 |
| TCGW080204-1N P00P07 | TCGW(1.5)(1.5)1-1N P00P07 | SLST25S | ● | 4.76 | 2.4 | 2.38 | 0° | 0.4 | 2.5 |
| TCGT080204-1N P05P07 | TCGT(1.5)(1.5)1-1N P05P07 | SLST25S | ● | 4.76 | 2.4 | 2.38 | 5° | 0.4 | 2.5 |
| TCGT080204-1N P10P07 | TCGT(1.5)(1.5)1-1N P10P07 | SLST25S | ● | 4.76 | 2.4 | 2.38 | 10° | 0.4 | 2.5 |
| TCGW080208-1N P00P07 | TCGW(1.5)(1.5)2-1N P00P07 | SLST25S | ● | 4.76 | 2.4 | 2.38 | 0° | 0.8 | 2.5 |
| TCGT080208-1N P05P07 | TCGT(1.5)(1.5)2-1N P05P07 | SLST25S | ● | 4.76 | 2.4 | 2.38 | 5° | 0.8 | 2.5 |
| TCGT080208-1N P10P07 | TCGT(1.5)(1.5)2-1N P10P07 | SLST25S | ● | 4.76 | 2.4 | 2.38 | 10° | 0.8 | 2.5 |
| TCGW110302-1N P00P07 | TCGW22(0.5)-1N P00P07 | SLST25S | ● | 6.35 | 2.8 | 3.18 | 0° | 0.2 | 2.5 |
| TCGT110302-1N P05P07 | TCGT22(0.5)-1N P05P07 | SLST25S | ● | 6.35 | 2.8 | 3.18 | 5° | 0.2 | 2.5 |
| TCGT110302-1N P10P07 | TCGT22(0.5)-1N P10P07 | SLST25S | ● | 6.35 | 2.8 | 3.18 | 10° | 0.2 | 2.5 |
| TCGW110304-1N P00P07 | TCGW221-1N P00P07 | SLST25S | ● | 6.35 | 2.8 | 3.18 | 0° | 0.4 | 2.5 |
| TCGT110304-1N P05P07 | TCGT221-1N P05P07 | SLST25S | ● | 6.35 | 2.8 | 3.18 | 5° | 0.4 | 2.5 |
| TCGT110304-1N P10P07 | TCGT221-1N P10P07 | SLST25S | ● | 6.35 | 2.8 | 3.18 | 10° | 0.4 | 2.5 |
| TCGW110308-1N P00P07 | TCGW222-1N P00P07 | SLST25S | ● | 6.35 | 2.8 | 3.18 | 0° | 0.8 | 2.5 |
| TCGT110308-1N P05P07 | TCGT222-1N P05P07 | SLST25S | ● | 6.35 | 2.8 | 3.18 | 5° | 0.8 | 2.5 |
| TCGT110308-1N P10P07 | TCGT222-1N P10P07 | SLST25S | ● | 6.35 | 2.8 | 3.18 | 10° | 0.8 | 2.5 |
| TCGW160402-1N P00P07 | TCGW33(0.5)-1N P00P07 | SLST25S | ● | 9.525 | 4.4 | 4.76 | 0° | 0.2 | 2.5 |
| TCGT160402-1N P05P07 | TCGT33(0.5)-1N P05P07 | SLST25S | ● | 9.525 | 4.4 | 4.76 | 5° | 0.2 | 2.5 |
| TCGT160402-1N P10P07 | TCGT33(0.5)-1N P10P07 | SLST25S | ● | 9.525 | 4.4 | 4.76 | 10° | 0.2 | 2.5 |
| TCGW160404-1N P00P07 | TCGW331-1N P00P07 | SLST25S | ● | 9.525 | 4.4 | 4.76 | 0° | 0.4 | 2.5 |
| TCGT160404-1N P05P07 | TCGT331-1N P05P07 | SLST25S | ● | 9.525 | 4.4 | 4.76 | 5° | 0.4 | 2.5 |
| TCGT160404-1N P10P07 | TCGT331-1N P10P07 | SLST25S | ● | 9.525 | 4.4 | 4.76 | 10° | 0.4 | 2.5 |
| TCGW160408-1N P00P07 | TCGW332-1N P00P07 | SLST25S | ● | 9.525 | 4.4 | 4.76 | 0° | 0.8 | 2.5 |
| TCGT160408-1N P05P07 | TCGT332-1N P05P07 | SLST25S | ● | 9.525 | 4.4 | 4.76 | 5° | 0.8 | 2.5 |
| TCGT160408-1N P10P07 | TCGT332-1N P10P07 | SLST25S | ● | 9.525 | 4.4 | 4.76 | 10° | 0.8 | 2.5 |
