Datos del producto:
|
| Marca de producto: | WORLDIA | Familia de producto: | ManaNova |
|---|---|---|---|
| Número de modelo: | C-CCGW 09T304 | Material: | PCD+Carbide |
| Grado de PCD: | MND10 | Tipos del borde: | Chip Breaker |
| Extremidades: | 1N | El trabajar a máquina: | Acabamiento |
| Resaltar: | MND10 PCD que corta los partes movibles,C-CCGW09T304 PCD que corta los partes movibles,partes movibles de PCD con Chip Breaker |
||

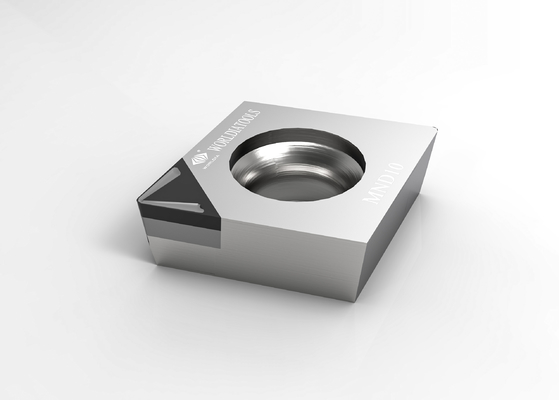

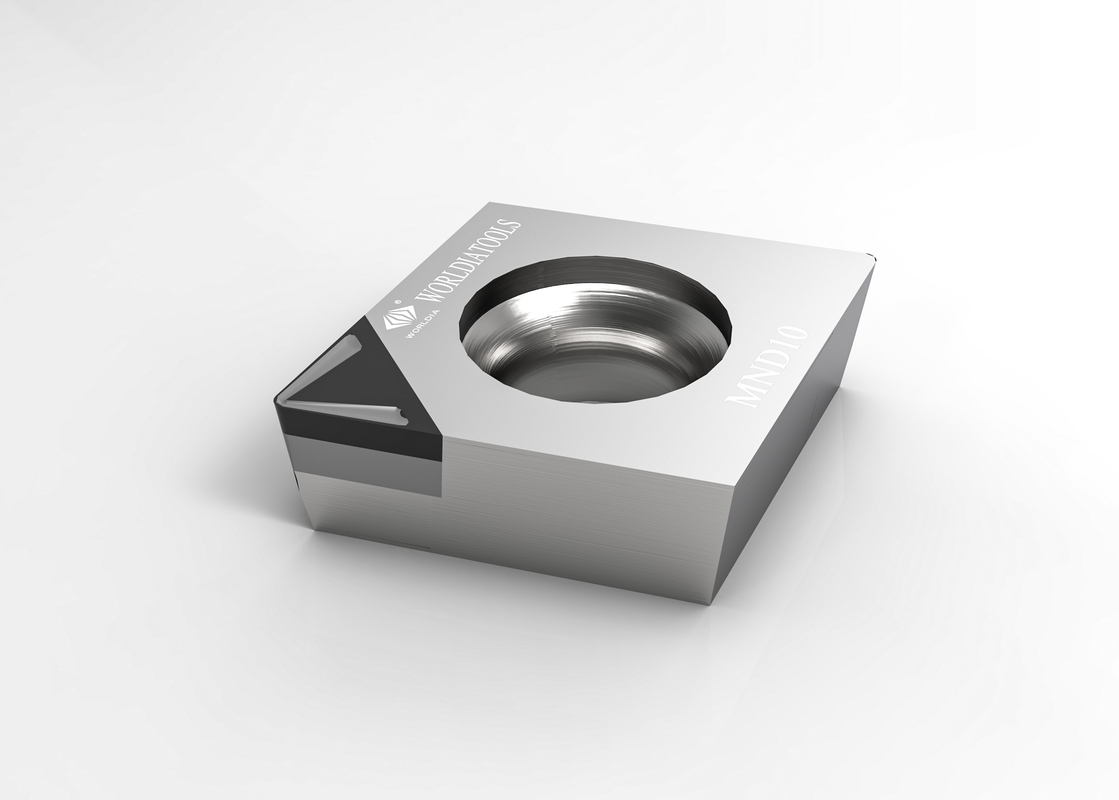

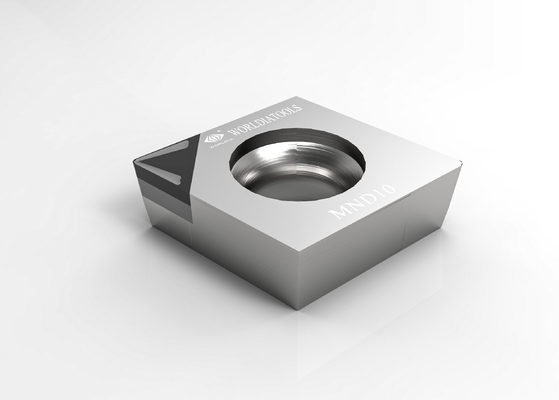

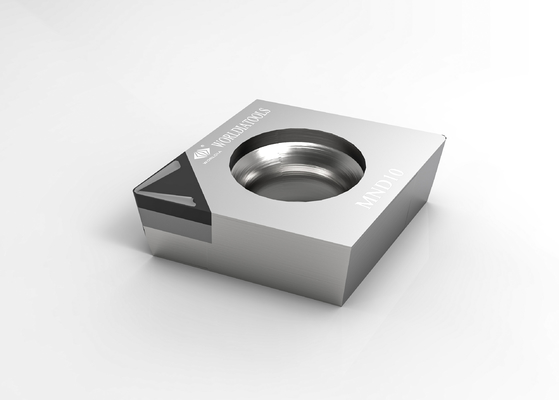

Carburo estándar de C-CCGW 09T304 que da vuelta al parte movible del corte de PCD para los materiales no ferrosos
Descripción:
“ManaNova” es una sub-marca de Worldia, centrándose en la serie estándar de gama alta.
ManaNova es un concepto que se coloca según la opinión de usuarios finales, nosotros elige estrictamente los materiales de PCD y de PCBN
para proporcionar el efecto que corta universal.
MANANOVA toma la “opción fácil y la entrega rápida” como la característica, que se prepone proporcionar rápido y eficiente
servicio para que clientes nacionales y extranjeros cubran su demanda para las herramientas estandardizadas y universalized.
Ventajas:
El parte movible de Worldia PCD se distingue para la alta dureza, alta fuerza compresiva,
conductividad termal grande, y buena resistencia de desgaste.
Actúa con alta exactitud de proceso y eficacia grande en la velocidad.
El parte movible de PCD con el microprocesador-triturador tiene un microprocesador excelente que se rompe en trabajar a máquina de acabado
Material:
Las herramientas con el diamante policristalino (PCD) que corta los materiales pueden reducir su coste de fabricación perceptiblemente,
Las herramientas de PCD son ideales para el uso con el metal no ferroso, tal como aluminio, cinc, y el magnesio alea,
Los compuestos de GRP, fibra de carbono reforzaron los plásticos, el carburo “verde”, y materiales de cerámica así como todos los abrasivos.
Uso:
| MND10 | Aplicado al corte de materiales no ferrosos tales como aleaciones de aluminio, etc. |
Productos principales:
El parte movible de PCD es conveniente para trabajar a máquina áspero y del final de la aleación de aluminio y de otros materiales del metal no ferroso.
Tipo del parte movible 7material/1 de PCBN, universal para el arrabio de acero templado, el hierro dúctil, y la metalurgia de polvo.
Ventajas:
· Universal
· Opción fácil
· Entrega rápida
Especificación:
| CCGW | Dimensiones | Grado | ||||||
| Código del ANSI | Código del ISO | Extremidades | IC milímetro |
S milímetro |
R milímetro |
Φd milímetro |
LE milímetro |
MND 10 |
| CCGW 21.50.5 | CCGW 060202 | 1N | 6,35 | 2,38 | 0,2 | 2,8 | 2,5 | √ |
| CCGW 21,51 | CCGW 060204 | 1N | 6,35 | 2,38 | 0,4 | 2,8 | 2,5 | √ |
| CCGW 32.50.5 | CCGW 09T302 | 1N | 9,525 | 3,97 | 0,2 | 4,4 | 2,5 | √ |
| CCGW 32,51 | CCGW 09T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| CCGW 32,52 | CCGW 09T308 | 1N | 9,525 | 3,97 | 0,8 | 4,4 | 2,5 | √ |
| C-CCGW 21.50.5 | C-CCGW 060202 | 1N | 6,35 | 2,38 | 0,2 | 2,8 | 2,5 | √ |
| C-CCGW 32,51 | C-CCGW 09T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| F-CCGW 21,51 | F-CCGW 060204 | 2N | 6,35 | 2,38 | 0,4 | 2,8 | 6,4 | √ |
Recomendación:
| Recomendación del nivel de entrada | ||||||
| Radio de la nariz (milímetros) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| ≤ del nivel de entrada f (mm/rev) | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
