Datos del producto:
|
| Marca de producto: | WORLDIA | Familia de producto: | ManaNova |
|---|---|---|---|
| Grado de PCD: | MND10 | Material: | PCD+Carbide |
| Número de modelo: | CCGT 09T304 | Ventajas: | Opción fácil y entrega rápida |
| Tipo: | Parte movible de PCD | Extremidades: | 1N |
| Capa: | no | ||
| Resaltar: | Mangos de maniobra estándar del carburo CCGT09T304,Mangos de maniobra del carburo de MND10 PCD,CCGT PCD inserta para el aluminio |
||

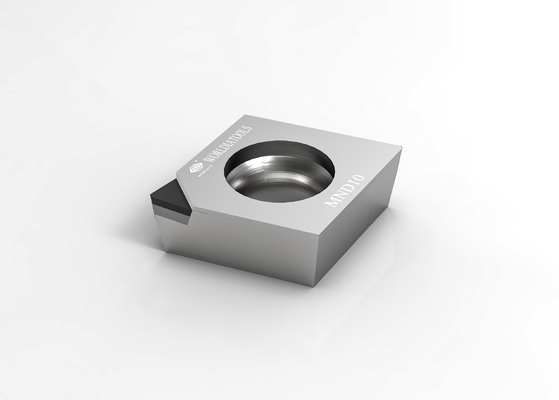

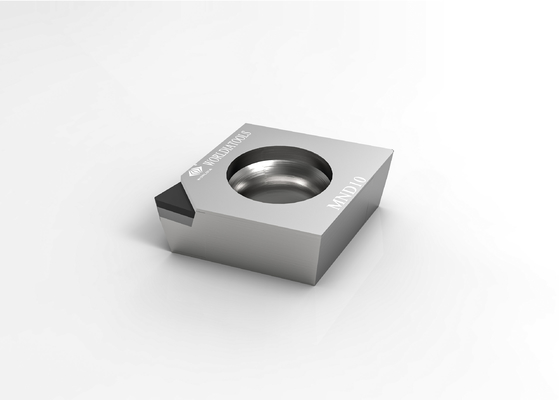

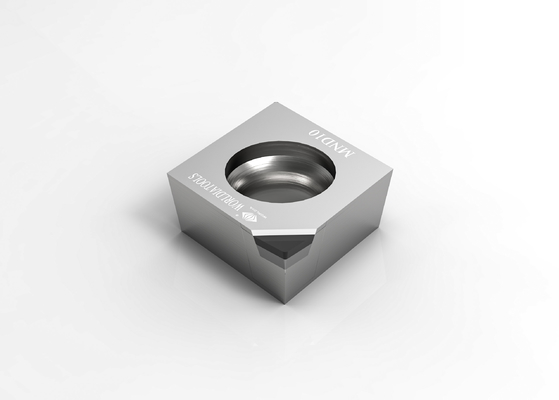

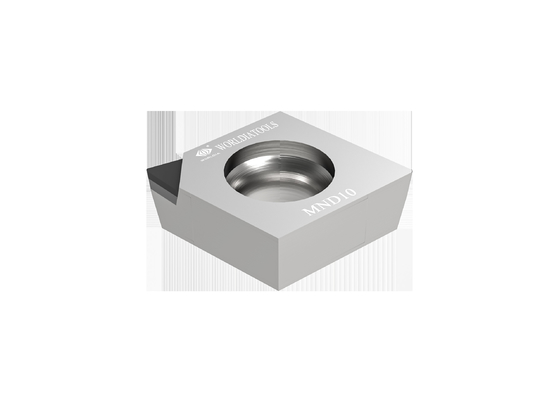

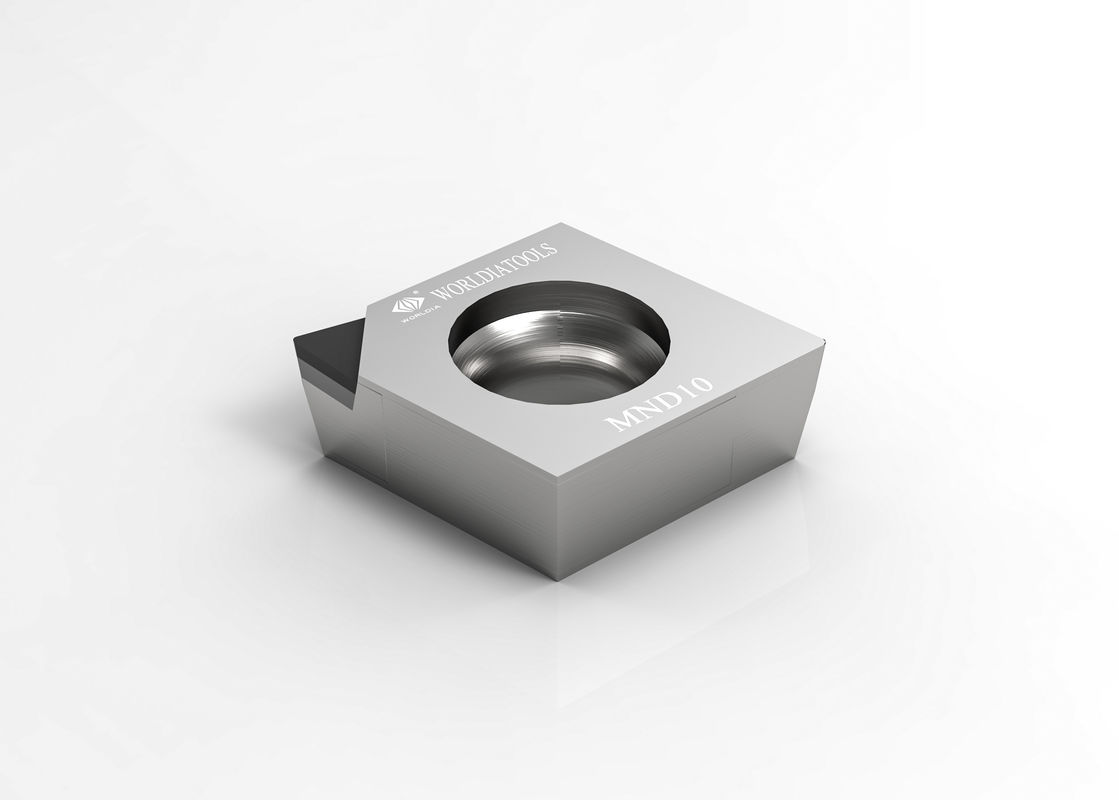

CCGT09T304 Inserto de corte PCD de torneado de carburo estándar para materiales no ferrosos
DESCRIPCIÓN DEL INSERTO PCD:
PCD significa diamante policristalino, que es un material sintético que es extremadamente duro y resistente al desgaste.
Los insertos de PCD se utilizan ampliamente en el mecanizado de metales no ferrosos como aluminio, cobre y latón.
así como materiales no metálicos como cerámica, plásticos reforzados y compuestos.
VENTAJAS DEL INSERTO PCD:
1. Los insertos PCD son extremadamente duros y resistentes al desgaste, lo que significa que pueden durar mucho más que otros tipos de herramientas de corte.
2. Los insertos PCD también brindan un acabado superficial superior y precisión dimensional, lo cual es importante en muchas aplicaciones de mecanizado de alta precisión.
3. Los insertos de PCD también son altamente resistentes al calor, lo que los hace ideales para operaciones de mecanizado de alta velocidad donde se generan altas temperaturas.
PLACAS ESTÁNDAR PCD: SERIE MANANOVA
MANANOVA es el nombre de la cartera de productos estándar de mantenimiento de existencias de Worldia.
Proporciona los mejores productos de alta calidad en su clase dentro de una amplia gama de aplicaciones más comunes a precios muy atractivos.
Cada artículo tiene un código de inventario que simplifica el proceso de pedido.
Los productos MANANOVA se entregarán directamente desde nuestros almacenes a cualquier destino global en un plazo máx.1 semana.
Productos principales:
Insertos PCDson ideales para el uso con metales no ferrosos, como aluminio, zinc y aleaciones de magnesio,
Compuestos de PRFV, plásticos reforzados con fibra de carbono, carburo "verde" y cerámica, así como todos los materiales abrasivos.
Plaquitas de CBNson ideales para el uso con acero templado, hierros fundidos y hierros sinterizados, así como
componentes de pulvimetalurgia.
ESPECIFICACIÓN DEL INSERTO PCD:
| Ángulo | Dimensiones | Calificación | ||||||
| Código ANSI | Código ISO | Consejos | CI milímetro |
S milímetro |
R milímetro |
Φd milímetro |
LE milímetro |
MND 10 |
| CCGT 21.50.5 | CCGT 060202 | 1N | 6.35 | 2.38 | 0.2 | 2.8 | 2.5 | √ |
| CCGT 21.51 | CCGT 060204 | 1N | 6.35 | 2.38 | 0.4 | 2.8 | 2.5 | √ |
| CCGT 32.50.5 | CCGT 09T302 | 1N | 9.525 | 3.97 | 0.2 | 4.4 | 2.5 | √ |
| CCGT 32.51 | CCGT 09T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | √ |
| CCGT 32.52 | CCGT 09T308 | 1N | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | √ |
Para obtener otro código ISO, póngase en contacto con nosotros.
APLICACIÓN DE INSERCIÓN DE PCD:
| MND10 | Aplicado al corte de materiales no ferrosos como aleaciones de aluminio, etc. |
| Las herramientas de PCD se limitan a materiales no ferrosos, como aluminio con alto contenido de silicio, compuestos de matriz metálica (MMC) y plásticos reforzados con fibra de carbono (CFRP). El PCD con refrigerante de inundación también se puede utilizar en aplicaciones de superacabado de titanio. |
|
| ·Aluminio y aleaciones de aluminio | |
| ·Aleaciones de cobre, latón y bronce | |
| ·Aleaciones de zinc y magnesio | |
| ·Fibra de carbon | |
| ·Resina epoxica | |
| ·Plástica | |
| ·Compuestos de fibra de vidrio | |
| ·Compuestos de grafito |
SERVICIO DE INSERCIÓN DE PCD:
· Servicio de tienda en línea
· Apoyo al distribuidor local
· Apoyo técnico
| Recomendación de velocidad de avance | ||||||
| Radio de la nariz (mm) | Ra um | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| Velocidad de avance f (mm/rev)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
REVISIÓN DEL CLIENTE DEL INSERTO PCD
ACERCA DE WORLDIA
Beijing Worldia Diamond Tools Co., Ltd se estableció en 2006. Como empresa nacional de alta tecnología,
Worldia se centra en I+D, producción, ventas y servicio de herramientas de corte de diamante de alta precisión.
Nuestros productos incluyen herramientas de corte PCD/PCBN/CVDD de alta precisión, herramientas de corte de carburo sólido,
ruedas de trazado de diamante y accesorios relacionados. Las herramientas de corte que proporcionamos han sido ampliamente
aplicado en la industria automotriz, electrónica, de nuevas energías y otras.
HISTORIA DE LA COMPAÑÍA
HECHO EN CHINA PARA EL MUNDO
Experiencia en investigación y desarrollo, diseño, fabricación, aplicación y reacondicionamiento por personal altamente calificado,
equipo diverso y motivado de 1100 empleados, de los cuales 150 en I+D, 1 doctorado, 100 ingenieros graduados, >30 % de mujeres en el equipo.
