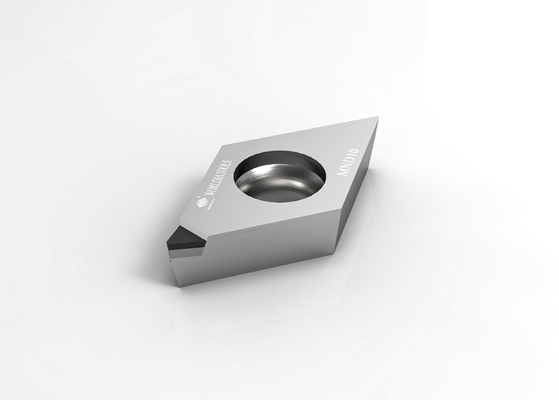

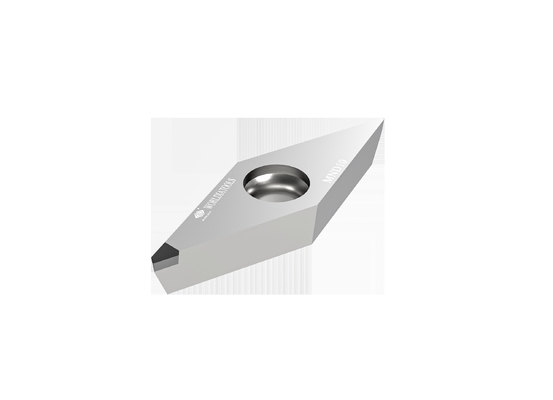

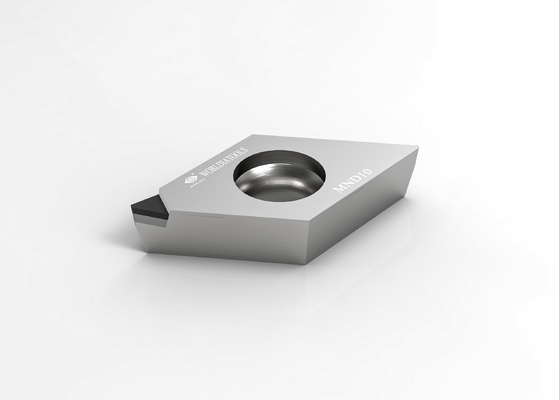

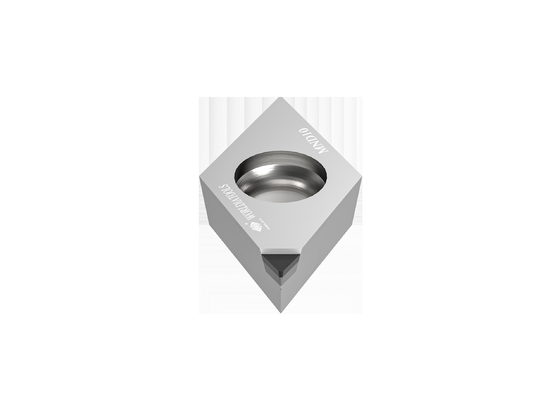

Inserto de torneado de carburo DCGT11T302 Inserto de corte PCD para materiales no ferrosos
WORLDIA presta especial atención a la fabricación de herramientas de corte súper duras estándar.
Y hemos realizado una gran cantidad de innovaciones técnicas en el diseño y la fabricación.
de insertos de PCBN/PCD/CVD y productos relacionados.
Descripción:
MANANOVA es la submarca de WORLDIA, posicionada como serie estándar de gama alta,
promoviendo principalmente insertos estándar PCD / PCBN.
MANANOVA toma "Fácil elección y entrega rápida" como la característica, que pretende proporcionar una rápida
Y servicio eficiente para clientes nacionales y extranjeros para satisfacer su demanda de estandarizado
y herramientas universalizadas.
Productos principales:
Inserto PCBN
La serie Worldia ManaNova cubre 7 grados de CBN de alta calidad para el procesamiento de acero templado,
hierro fundido y pulvimetalurgia, los grados disponibles son MHN10C, MHN20C, MHN30C,
MKN10, MKN20, MSN10, MSN20.
Inserto PCD
El inserto PCD (material MND10) es adecuado para el mecanizado de desbaste y acabado de aleaciones de aluminio y otros
materiales no metálicos.Los cuatro tipos de filo son estándar, rompevirutas, filo completo y cara completa.
Servicio:
· Servicio de tienda en línea
· Apoyo al distribuidor local
· Apoyo técnico
Solicitud:
| MND10 |
Para el corte de materiales no ferrosos como aleaciones de aluminio, etc. |
Las herramientas de PCD se limitan a materiales no ferrosos, como aluminio con alto contenido de silicio, compuestos de matriz metálica (MMC) y plásticos reforzados con fibra de carbono (CFRP).
El PCD con refrigerante de inundación también se puede utilizar en aplicaciones de superacabado de titanio. |
| ·Aluminio y aleaciones de aluminio |
| ·Aleaciones de cobre, latón y bronce |
| ·Aleaciones de zinc y magnesio |
| ·Fibra de carbon |
| ·Resina epoxica |
| ·Plástica |
| ·Compuestos de fibra de vidrio |
| ·Compuestos de grafito |
Especificación:
| Ángulo |
Dimensiones |
Calificación |
| Código ANSI |
Código ISO |
Puntas |
CI
milímetro |
S
milímetro |
R
milímetro |
Φd
milímetro |
LE
milímetro |
MND
10 |
| DCGT 21.50.5 |
DCGT 070202 |
1N |
6.35 |
2.38 |
0.2 |
2.8 |
2.5 |
√ |
| DCGT 21.51 |
DCGT 070204 |
1N |
6.35 |
2.38 |
0.4 |
2.8 |
2.5 |
√ |
| |
| DCGT 32.50.5 |
DCGT 11T302 |
1N |
9.525 |
3.97 |
0.2 |
4.4 |
2.5 |
√ |
| DCGT 32.51 |
DCGT 11T304 |
1N |
9.525 |
3.97 |
0.4 |
4.4 |
2.5 |
√ |
| DCGT 32.52 |
DCGT 11T308 |
1N |
9.525 |
3.97 |
0.8 |
4.4 |
2.5 |
√ |
| Recomendación de velocidad de avance |
| Radio de la nariz (mm) |
Ra um |
| 0.2 |
0.4 |
0.8 |
1.6 |
3.2 |
6.4 |
| Velocidad de avance f (mm/rev)≤ |
| 0.2 |
0.028 |
0.040 |
0.057 |
0.080 |
0.113 |
0.160 |
| 0.4 |
0.040 |
0.057 |
0.080 |
0.113 |
0.160 |
0.226 |
| 0.8 |
0.057 |
0.080 |
0.113 |
0.160 |
0.226 |
0.320 |
| 1.2 |
0.069 |
0.098 |
0.139 |
0.196 |
0.277 |
0.392 |
| 1.6 |
0.080 |
0.113 |
0.160 |
0.226 |
0.320 |
0.453 |
| 2.4 |
0.098 |
0.139 |
0.196 |
0.277 |
0.392 |
0.554 |
