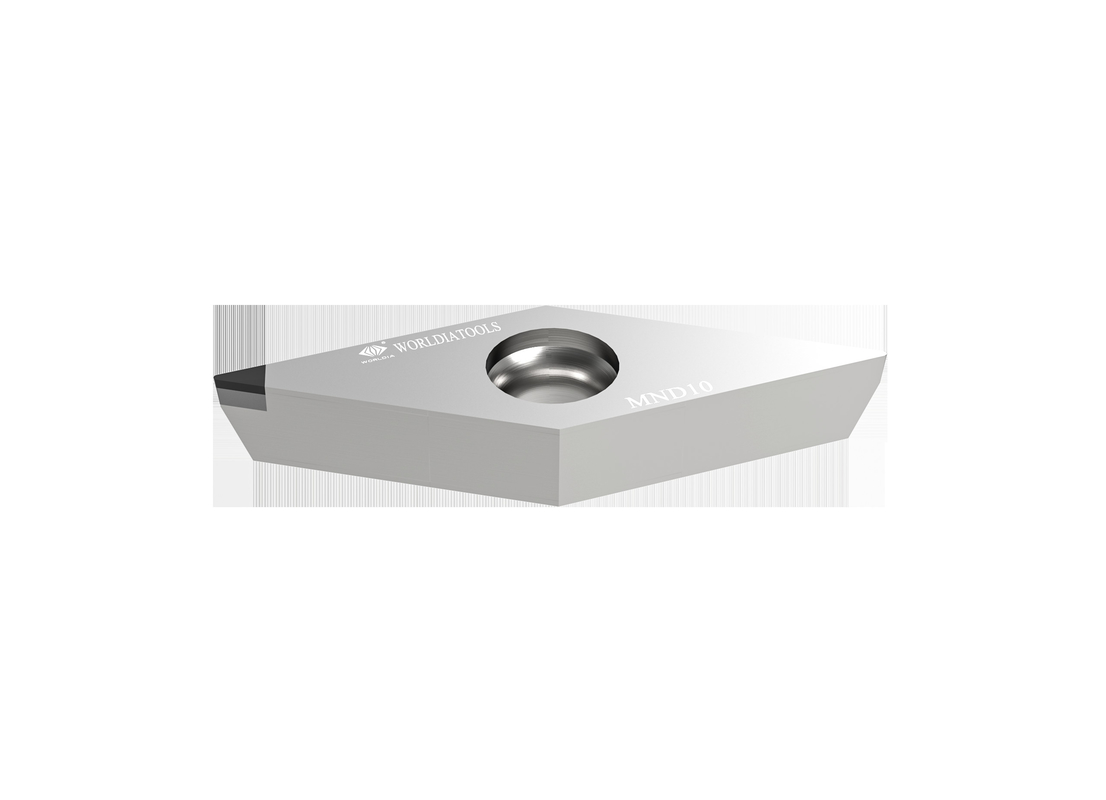

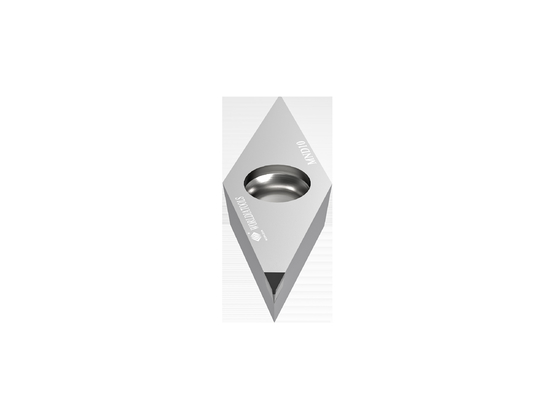

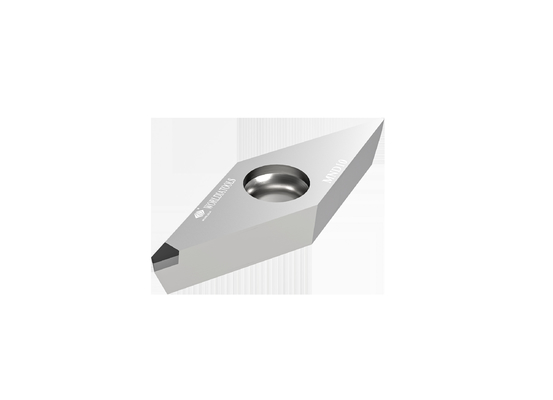

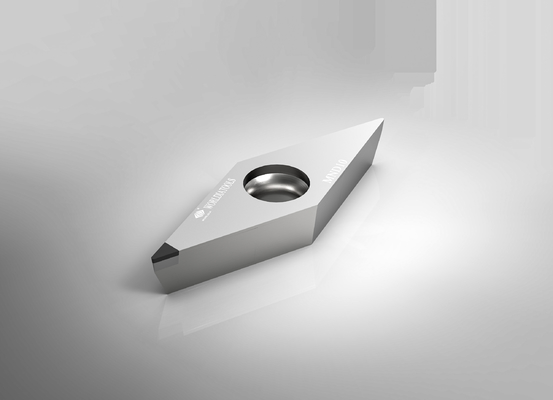

Parte movible de torneado del corte del parte movible PCD del carburo estándar VCGW160408 para los materiales no ferrosos
Como serie estándar de gama alta de la herramienta que corta, MANANOVA realiza el proceso entero de la calidad
gestión de las materias primas, con el equipo de prueba sofisticado de la producción, profesional y
equipo experimentado del R&D y de la producción, y servicios técnicos profesionales, de modo que pueda cada usuario
continúe experimentando ventajas de las herramientas de corte de Worldia.
Descripción:
ManaNova, una sub-marca de Worldia, se coloca como serie estándar de gama alta.
Para cubrir las necesidades de los clientes como la meta, seleccionamos estrictamente los materiales de PCD/PCBN para proporcionar un universal,
efecto que corta estable, y eficiente.
La característica crítica de ManaNova es opción fácil y entrega rápida.
“Opción fácil”: Es fácil elegir según la tabla y el uso de la comparación.
“Entrega rápida”: Todos los partes movibles de ManaNova PCD en el catálogo están disponibles en existencia.
Eliminando fuerza mayor, usted puede conseguir en el plazo de 4-5 días.
Material:
Las herramientas con el diamante policristalino (PCD) que corta los materiales pueden reducir su coste de fabricación perceptiblemente,
Las herramientas de PCD son ideales para el uso con el metal no ferroso, tal como aluminio, cinc, y el magnesio alea,
Los compuestos de GRP, fibra de carbono reforzaron los plásticos, el carburo “verde”, y materiales de cerámica así como todos los abrasivos.
El nitruro de boro cúbico policristalino (CBN) es un material con una dureza caliente excelente en la cual pueda ser utilizado
velocidades que cortan muy altas. También exhibe buena dureza y las herramientas del choque termal resistance.CBN son
ideal para el uso con de acero templado, arrabios, e hierros así como componentes sinterizados de la metalurgia de polvo.
Productos principales:
El parte movible de PCBN es conveniente para trabajar a máquina el arrabio de acero templado, gris, el hierro dúctil, y la metalurgia de polvo.
El parte movible de PCD es conveniente para trabajar a máquina áspero y del final de la aleación de aluminio y de otros materiales del no metal.
Ventajas:
·De alta calidad
·Bajo costo
·Fuente directa de la fábrica
Uso:
| MND10 |
Aplicado al corte de materiales no ferrosos tales como aleaciones de aluminio, etc. |
Las herramientas de PCD se limitan a los materiales no ferrosos, tales como aluminio del alto-silicio, compuestos de matriz de metal (MMC), y plásticos reforzados fibra de carbono (CFRP).
PCD con el líquido refrigerador de la inundación se puede también utilizar en usos del estupendo-acabamiento del titanio. |
| ·Aleaciones de aluminio y de aluminio |
| ·Aleaciones de cobre, de cobre amarillo, y de bronce |
| ·Aleaciones del cinc y del magnesio |
| ·Fibra de carbono |
| ·Resinas de epoxy |
| ·Plásticos |
| ·Compuestos de la fibra de vidrio |
| ·Compuestos del grafito |
Especificación:
| Ángulo |
Dimensiones |
Grado |
| Código del ANSI |
Código del ISO |
Extremidades |
IC
milímetro |
S
milímetro |
R
milímetro |
Φd
milímetro |
LE
milímetro |
MND
10 |
| VCGW 220,5 |
VCGW 110302 |
1N |
6,35 |
3,18 |
0,2 |
2,8 |
2,5 |
√ |
| VCGW 221 |
VCGW 110304 |
1N |
6,35 |
3,18 |
0,4 |
2,8 |
2,5 |
√ |
| |
| VCGW 330,5 |
VCGW 160402 |
1N |
9,525 |
4,76 |
0,2 |
4,4 |
2,5 |
√ |
| VCGW 331 |
VCGW 160404 |
1N |
9,525 |
4,76 |
0,4 |
4,4 |
2,5 |
√ |
| VCGW 332 |
VCGW 160408 |
1N |
9,525 |
4,76 |
0,8 |
4,4 |
2,5 |
√ |
| Recomendación del nivel de entrada |
| Radio de la nariz (milímetros) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1,6 |
3,2 |
6,4 |
| ≤ del nivel de entrada f (mm/rev) |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
