Datos del producto:
|
| Marca de producto: | WORLDIA | Familia de producto: | ManaNova |
|---|---|---|---|
| Número de modelo: | TCGW 090204 | Uso: | Mangos de maniobra |
| Material: | PCD+Carbide | Grado de PCD: | MND10 |
| Capa: | Sin recubrimiento | Uso: | El trabajar a máquina de materiales no ferrosos |
| Resaltar: | Insertos de corte de carburo MND10 PCD,insertos de corte de carburo TCGW,insertos de carburo TCGW para acero inoxidable |
||

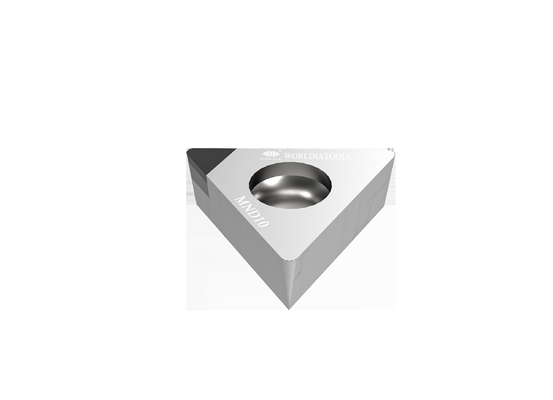

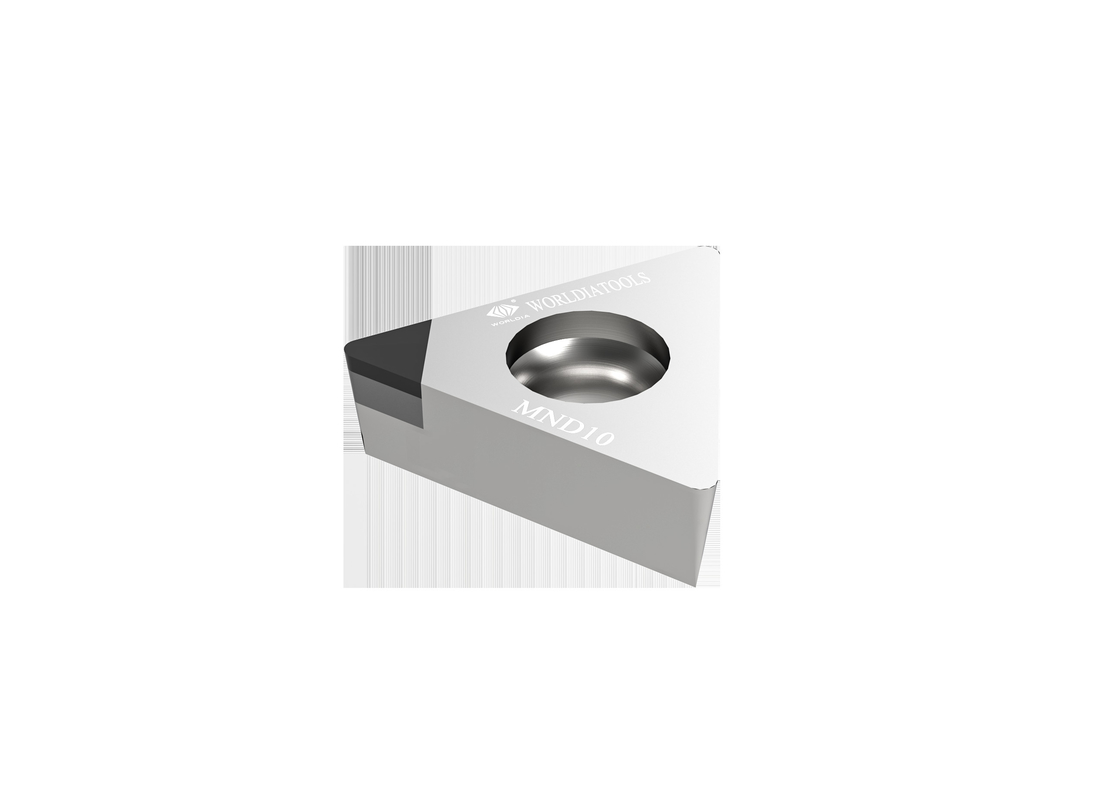

TCGW090204 Inserto de torneado de carburo estándar Inserto de corte PCD para materiales no ferrosos
Descripción:
"ManaNova" es una submarca de Worldia, que se centra en series estándar de gama alta.
Para satisfacer las necesidades de los clientes como objetivo, seleccionamos estrictamente materiales PCD/PCBN para proporcionar un universal,
efecto de corte estable y eficiente.
Fácil elección y entrega rápida es la característica deManaNova.
MANANOVA toma "Fácil elección y Entrega rápida" como la característica, que pretende proporcionar un servicio rápido y
Servicio eficiente para clientes nacionales y extranjeros para satisfacer su demanda de estandarizado y
herramientas universalizadas.
Productos principales:
Fabricamos herramientas PCD con máquinas de procesamiento avanzadas y controlamos la calidad del producto.
desde el principio, que mantiene las herramientas PCD con alta precisión y buena calidad con consistencia.
El inserto de PCD es adecuado para el mecanizado de desbaste y acabado de aleaciones de aluminio y otros materiales no metálicos.
Fabricamos herramientas CBN con una máquina de corte de 5 ejes líder en la industria y vacío de diseño propio
Horno de soldadura fuerte que mantiene las herramientas CBN con alta precisión y fuerza de soldadura.
El inserto PCBN es adecuado para mecanizar acero endurecido, hierro fundido gris, hierro dúctil y pulvimetalurgia.
ventajas:
·Alta calidad
·Bajo costo
·Suministro directo de fábrica
Solicitud:
| MND10 | Aplicado al corte de materiales no ferrosos como aleaciones de aluminio, etc. |
| Las herramientas de PCD se limitan a materiales no ferrosos, como aluminio con alto contenido de silicio, compuestos de matriz metálica (MMC) y plásticos reforzados con fibra de carbono (CFRP). El PCD con refrigerante de inundación también se puede utilizar en aplicaciones de superacabado de titanio. |
|
| ·Aluminio y aleaciones de aluminio | |
| ·Aleaciones de cobre, latón y bronce | |
| ·Aleaciones de zinc y magnesio | |
| ·Fibra de carbon | |
| ·Resina epoxica | |
| ·Plástica | |
| ·Compuestos de fibra de vidrio | |
| ·Compuestos de grafito |
Especificación:
| Ángulo | Dimensiones | Calificación | ||||||
| Código ANSI | Código ISO | Puntas | CI milímetro |
S milímetro |
R milímetro |
Φd milímetro |
LE milímetro |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | √ |
| TCGW 220.5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 2.8 | 2.5 | √ |
| TCGW 32.51 | TCGW 16T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | √ |
| TCGW 32.52 | TCGW 16T308 | 1N | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3.97 | 0.2 | 4.4 | 16.2 | √ |
| L-TCGW 32.51 | L-TCGW 16T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 15.9 | √ |
| L-TCGW 32.52 | L-TCGW 16T308 | 2N | 9.525 | 3.97 | 0.8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0.4 | 2.4 | 9 | √ |
| Recomendación de velocidad de avance | ||||||
| Radio de la nariz (mm) | Ra um | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| Velocidad de avance f (mm/rev)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
