Datos del producto:
|
| Número de modelo: | TCGT 110302 | Rasgo: | · Universal · Opción fácil · Entrega rápida |
|---|---|---|---|
| Grado de PCD: | MND10 | Servicio: | · Servicio de la tienda en línea · Ayuda de distribuidor local · Soporte técnico |
| Marca de producto: | WORLDIA | Familia de producto: | ManaNova |
| Material: | PCD+Carbide | Uso: | El trabajar a máquina de materiales no ferrosos |
| Resaltar: | Insertos de corte TCGT PCD,insertos de corte PCD de carburo,insertos de torneado de aluminio no ferroso |
||

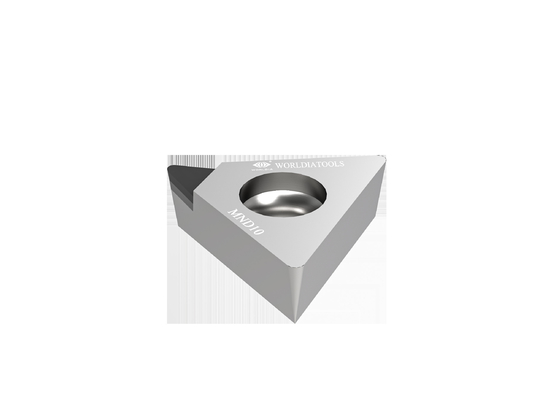

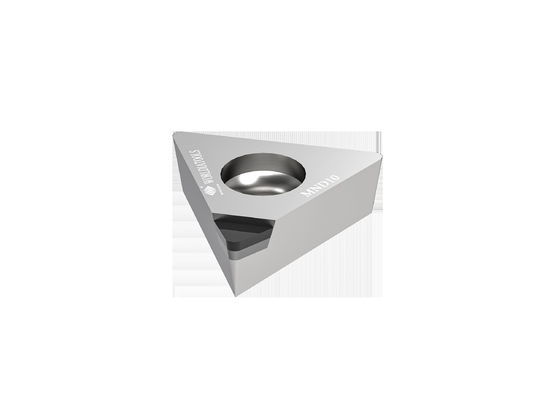

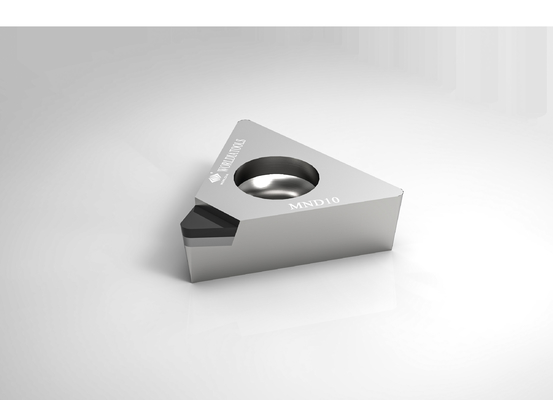

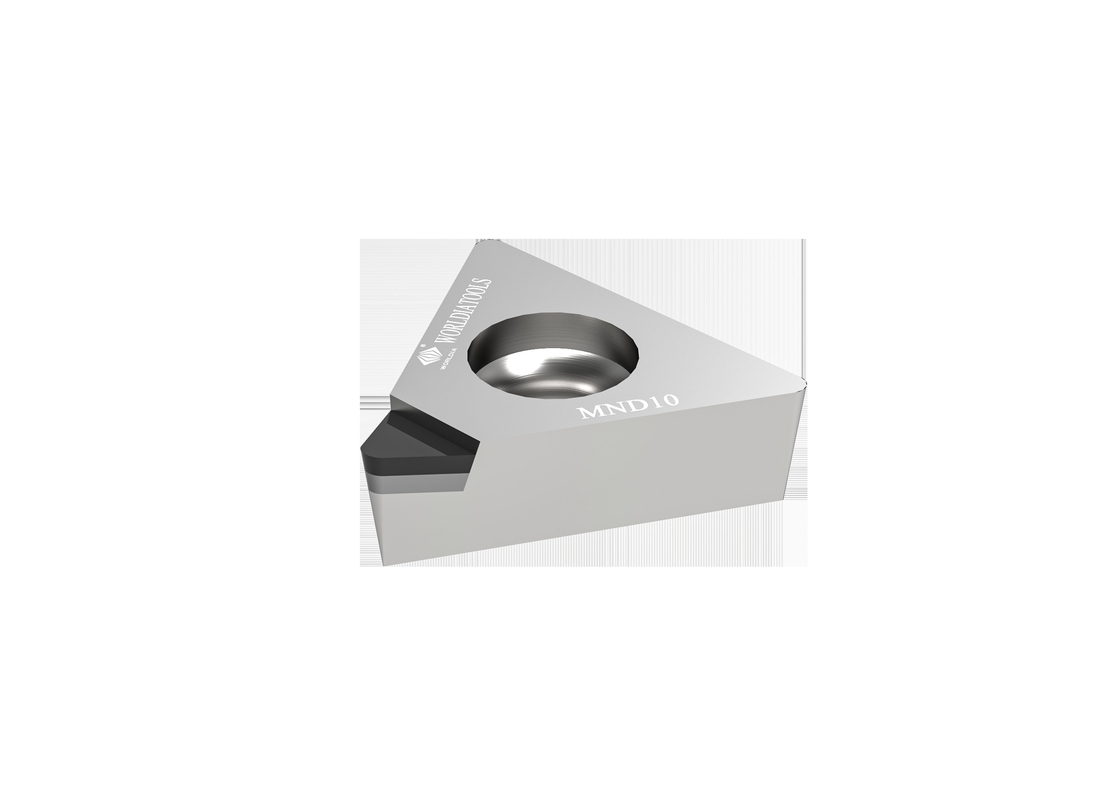

TCGT 110302 Inserto de torneado de carburo estándar PCD Inserto de corte para materiales no ferrosos
MUNDIALIA
Con productos de alta calidad y soporte técnico profesional, nos sentimos honrados de atender
los principales fabricantes en las industrias de automoción, nuevas energías, energía eólica, maquinaria de ingeniería, etc.
Descripción:
ManaNova se posiciona como una serie estándar de gama alta.
Los materiales PCD/PCBN se seleccionan estrictamente para satisfacer las necesidades de los clientes y
proporcionar un efecto de corte universal, estable y eficiente.
La elección fácil y la entrega rápida son las características de ManaNova.
Materiales:
Diamante policristalino (PCD)
1. Reduzca significativamente su costo de herramientas
2. Para el mecanizado de metales no ferrosos
Nitruro de boro cúbico policristalino (CBN)
1. Con una excelente dureza en caliente
2.Buena tenacidad y resistencia al choque térmico.
3. Para el mecanizado de componentes de acero templado, hierro fundido, hierro sinterizado y pulvimetalurgia
Productos principales:
El inserto PCBN es adecuado para mecanizar acero endurecido, hierro fundido gris, hierro dúctil y pulvimetalurgia.
El inserto PCD (material MND10) es adecuado para el mecanizado de desbaste y acabado de aleaciones de aluminio y otros
ventajas:
·Alta calidad
·Bajo costo
·Suministro directo de fábrica
Solicitud:
| MND10 | Adecuado para el corte de materiales no ferrosos como aleaciones de aluminio, etc. |
| Las herramientas de PCD se limitan a materiales no ferrosos, como aluminio con alto contenido de silicio, compuestos de matriz metálica (MMC) y plásticos reforzados con fibra de carbono (CFRP). El PCD con refrigerante de inundación también se puede utilizar en aplicaciones de superacabado de titanio. |
|
| ·Aluminio y aleaciones de aluminio | |
| ·Aleaciones de cobre, latón y bronce | |
| ·Aleaciones de zinc y magnesio | |
| ·Fibra de carbon | |
| ·Resina epoxica | |
| ·Plástica | |
| ·Compuestos de fibra de vidrio | |
| ·Compuestos de grafito |
Especificación:
| Ángulo | Dimensiones | Calificación | ||||||
| Código ANSI | Código ISO | Puntas | CI milímetro |
S milímetro |
R milímetro |
Φd milímetro |
LE milímetro |
MND 10 |
| TCGT 1.81.50.5 | TCGT 090202 | 1N | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | √ |
| TCGT 1.81.51 | TCGT 090204 | 1N | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | √ |
| TCGT 220.5 | TCGT 110302 | 1N | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | √ |
| TCGT 221 | TCGT 110304 | 1N | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | √ |
| TCGT 222 | TCGT 110308 | 1N | 6.35 | 3.18 | 0.8 | 2.8 | 2.5 | √ |
| L-TCGT 32,51 | L-TCGT 16T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 15.9 | √ |
| Recomendación de velocidad de avance | ||||||
| Radio de la nariz (mm) | Ra um | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| Velocidad de avance f (mm/rev)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
