Datos del producto:
|
| Número de modelo: | TPGW 110304 | Tipo: | Mangos de maniobra |
|---|---|---|---|
| Marca de producto: | WORLDIA | Familia de producto: | ManaNova |
| Nombre: | Parte movible estándar de PCD | Material: | PCD+Carbide |
| Grado de PCD: | MND10 | Uso: | Alta precisión de trabajar a máquina de materiales no ferrosos |
| Resaltar: | Insertos de corte TPGW PCD,insertos de corte WORLDIA PCD,insertos TPGW para máquinas cnc |
||

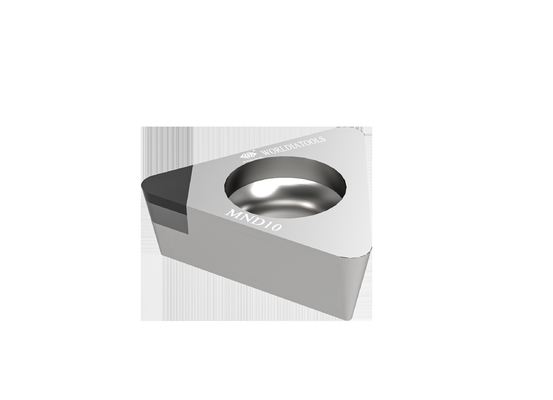

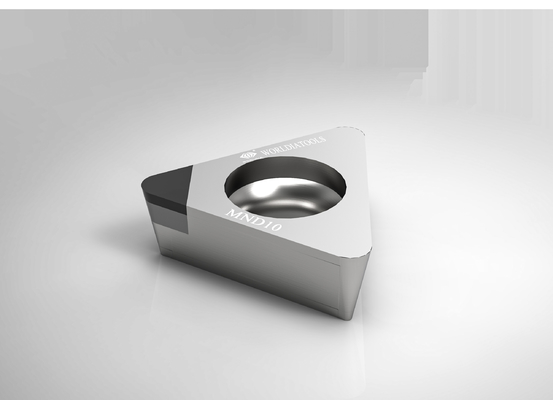

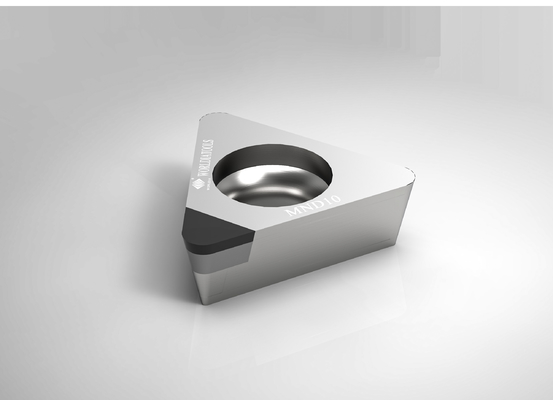

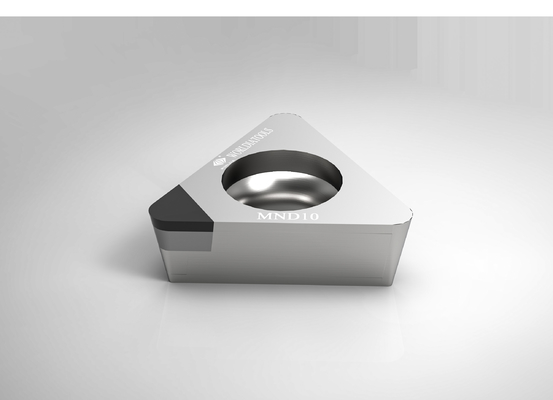

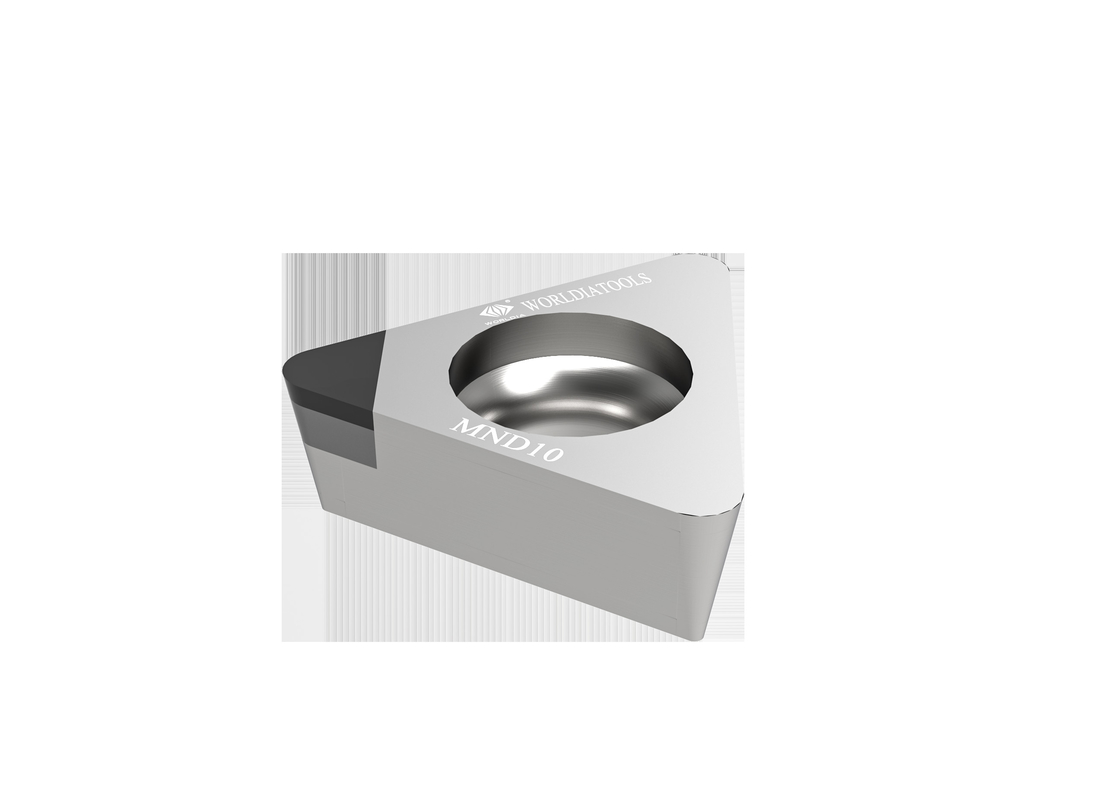

TPGW 110304 Inserto de torneado de carburo estándar Inserto de corte PCD para materiales no ferrosos
MUNDIALIA
WORLDIA presta especial atención a la fabricación de herramientas de corte súper duras estándar.
Y hemos realizado una gran cantidad de innovaciones técnicas en el diseño y la fabricación.
Insertos de PCBN/PCD/CVD y productos relacionados.
Descripción:
ManaNova, una submarca de Worldia, se posiciona como una serie estándar de gama alta.
Para satisfacer las necesidades de los clientes como objetivo, seleccionamos estrictamente materiales PCD/PCBN para proporcionar un universal,
efecto de corte estable y eficiente.
La característica fundamental de ManaNova es la elección fácil y la entrega rápida.
La "elección fácil" es fácil de elegir de acuerdo con la tabla de comparación y la aplicación.
"Entrega rápida" significa que todos los insertos de PCD ManaNova del catálogo están disponibles en stock.
Eliminando la fuerza mayor, puede obtener dentro de 4-5 días.
Material:
Diamante policristalino (PCD)
1. Reduzca significativamente su costo de herramientas
2. Para el mecanizado de metales no ferrosos
Nitruro de boro cúbico policristalino (CBN)
1. Con una excelente dureza en caliente
2.Buena tenacidad y resistencia al choque térmico.
3. Para el mecanizado de componentes de acero templado, hierro fundido, hierro sinterizado y pulvimetalurgia
Productos principales:
Inserto de PCBN: 7 materiales/ 1 tipo, universal para acero templado, hierro fundido, hierro dúctil y pulvimetalurgia
.
Inserto de PCD: proporciona un efecto de corte estable, universal y de alta eficiencia.
ventajas:
·Alta calidad
·Bajo costo
·Suministro directo de fábrica
Solicitud:
| MND10 | Adecuado para el corte de materiales no ferrosos como aleaciones de aluminio, etc. |
| Las herramientas de PCD se limitan a materiales no ferrosos, como aluminio con alto contenido de silicio, compuestos de matriz metálica (MMC) y plásticos reforzados con fibra de carbono (CFRP). El PCD con refrigerante de inundación también se puede utilizar en aplicaciones de superacabado de titanio. |
|
| ·Aluminio y aleaciones de aluminio | |
| ·Aleaciones de cobre, latón y bronce | |
| ·Aleaciones de zinc y magnesio | |
| ·Fibra de carbon | |
| ·Resina epoxica | |
| ·Plástica | |
| ·Compuestos de fibra de vidrio | |
| ·Compuestos de grafito |
Especificación:
| Ángulo | Dimensiones | Calificación | ||||||
| Código ANSI | Código ISO | Puntas | CI milímetro |
S milímetro |
R milímetro |
Φd milímetro |
LE milímetro |
MND 10 |
| TPGW 220.5 | TPGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 3.3 | 2.5 | √ |
| TPGW 221 | TPGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 3.3 | 2.5 | √ |
| TPGW 222 | TPGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 3.3 | 2.5 | √ |
| TPGW 330.5 | TPGW 160402 | 1N | 9.525 | 4.76 | 0.2 | 4.4 | 2.5 | √ |
| TPGW 331 | TPGW 160404 | 1N | 9.525 | 4.76 | 0.4 | 4.4 | 2.5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9.525 | 3.18 | 0.8 | 3.3 | 15.3 | √ |
| Recomendación de velocidad de avance | ||||||
| Radio de la nariz (mm) | Ra um | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| Velocidad de avance f (mm/rev)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
