Descripción:
Como serie de herramientas de corte estándar de gama alta, MANANOVA lleva a cabo todo el proceso de calidad
Gestión de materias primas, con sofisticados equipos de prueba de producción, profesional y
experimentado equipo de I + D y producción, y servicios técnicos profesionales, para que cada usuario pueda
continúe experimentando las ventajas de las herramientas de corte de Worldia.
La elección fácil y la entrega rápida son las características críticas de ManaNova.
Material:
El nitruro de boro cúbico policristalino (CBN) es un material con una excelente dureza en caliente que se puede utilizar a muy
altas velocidades de corte.También exhibe buena tenacidad y resistencia al choque térmico. Las herramientas CBN son ideales para usar
con acero templado, fundiciones y fundiciones sinterizadas, así como con componentes pulvimetalúrgicos.
Las herramientas con materiales de corte de diamante policristalino (PCD) pueden reducir significativamente su costo de herramientas,
Las herramientas PCD son ideales para usar con metales no ferrosos, como aluminio, zinc y aleaciones de magnesio,
Compuestos de PRFV, plásticos reforzados con fibra de carbono, carburo "verde" y cerámica, así como todos los materiales abrasivos
Productos principales:
El inserto PCBN es adecuado para mecanizar acero endurecido, hierro fundido gris, hierro dúctil y pulvimetalurgia.
Siete materiales/un tipo”, es decir, cada especificación corresponde a siete materiales.
(MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN 10, MSN20) es la característica del inserto PCBN.
.

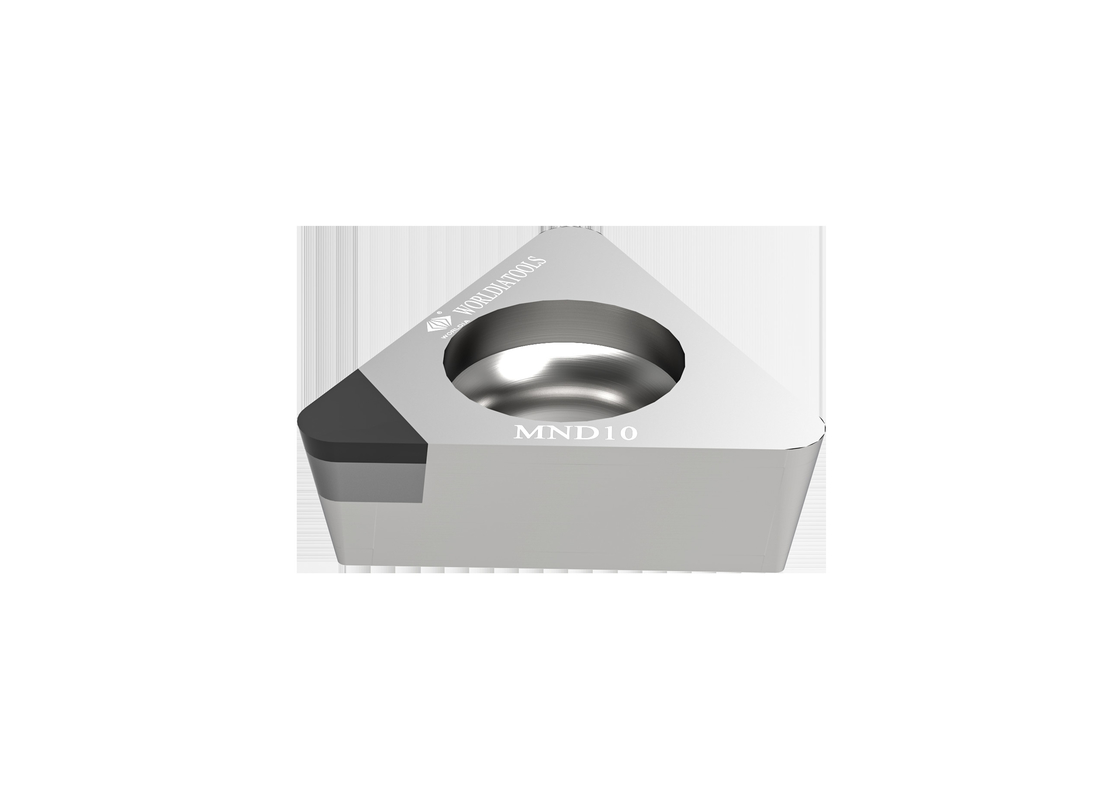

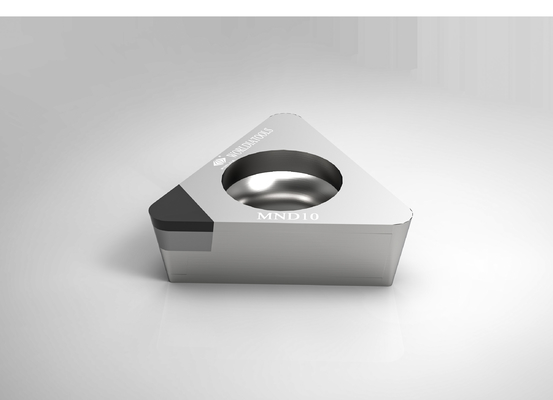

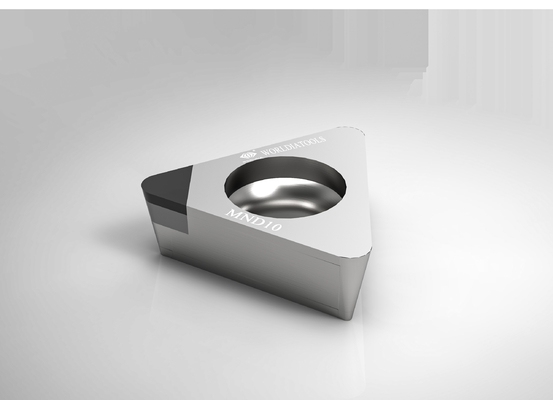

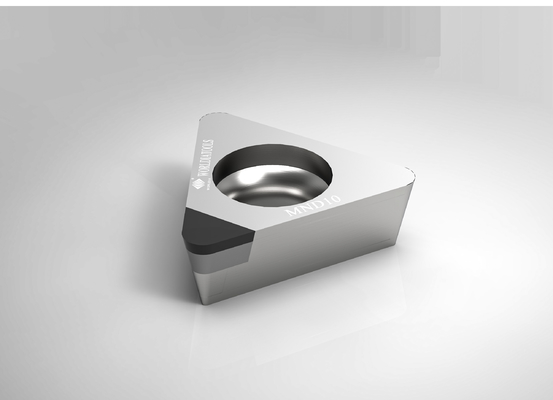

El inserto PCD (material MND10) es adecuado para el mecanizado de desbaste y acabado de aleaciones de aluminio y otros materiales no metálicos.
Inserto de PCD: proporciona un efecto de corte estable, universal y de alta eficiencia.
Los cuatro tipos de filo son estándar, rompevirutas, de longitud completa y de cara completa.
ventajas:
· universales
· Fácil elección
· Entrega rápida
Servicio:
· Servicio de tienda en línea
· Apoyo al distribuidor local
· Apoyo técnico
Solicitud:
| MND10 |
Adecuado para el corte de materiales no ferrosos como aleaciones de aluminio, etc. |
Las herramientas de PCD se limitan a materiales no ferrosos, como aluminio con alto contenido de silicio, compuestos de matriz metálica (MMC) y plásticos reforzados con fibra de carbono (CFRP).
El PCD con refrigerante de inundación también se puede utilizar en aplicaciones de superacabado de titanio. |
| ·Aluminio y aleaciones de aluminio |
| ·Aleaciones de cobre, latón y bronce |
| ·Aleaciones de zinc y magnesio |
| ·Fibra de carbon |
| ·Resina epoxica |
| ·Plástica |
| ·Compuestos de fibra de vidrio |
| ·Compuestos de grafito |
Especificación:
| Ángulo |
Dimensiones |
Calificación |
| Código ANSI |
Código ISO |
Puntas |
CI
milímetro |
S
milímetro |
R
milímetro |
Φd
milímetro |
LE
milímetro |
MND
10 |
| TPGW 220.5 |
TPGW 110302 |
1N |
6.35 |
3.18 |
0.2 |
3.3 |
2.5 |
√ |
| TPGW 221 |
TPGW 110304 |
1N |
6.35 |
3.18 |
0.4 |
3.3 |
2.5 |
√ |
| TPGW 222 |
TPGW 110308 |
1N |
6.35 |
3.18 |
0.8 |
3.3 |
2.5 |
√ |
| |
| TPGW 330.5 |
TPGW 160402 |
1N |
9.525 |
4.76 |
0.2 |
4.4 |
2.5 |
√ |
| TPGW 331 |
TPGW 160404 |
1N |
9.525 |
4.76 |
0.4 |
4.4 |
2.5 |
√ |
| |
| F-TPGW 222 |
F-TPGW 160408 |
3N |
9.525 |
3.18 |
0.8 |
3.3 |
15.3 |
√ |
| Recomendación de velocidad de avance |
| Radio de la nariz (mm) |
Ra um |
| 0.2 |
0.4 |
0.8 |
1.6 |
3.2 |
6.4 |
| Velocidad de avance f (mm/rev)≤ |
| 0.2 |
0.028 |
0.040 |
0.057 |
0.080 |
0.113 |
0.160 |
| 0.4 |
0.040 |
0.057 |
0.080 |
0.113 |
0.160 |
0.226 |
| 0.8 |
0.057 |
0.080 |
0.113 |
0.160 |
0.226 |
0.320 |
| 1.2 |
0.069 |
0.098 |
0.139 |
0.196 |
0.277 |
0.392 |
| 1.6 |
0.080 |
0.113 |
0.160 |
0.226 |
0.320 |
0.453 |
| 2.4 |
0.098 |
0.139 |
0.196 |
0.277 |
0.392 |
0.554 |
