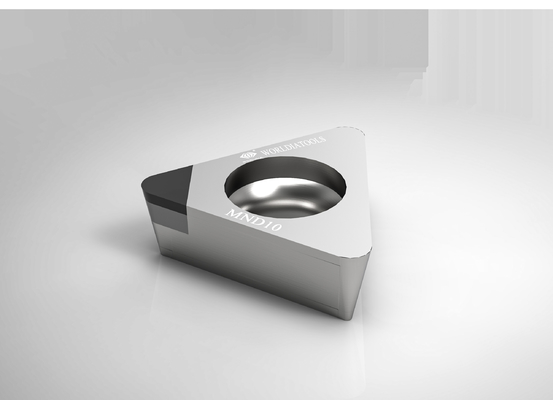

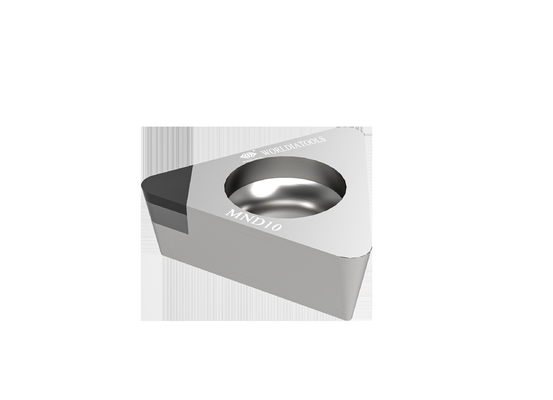

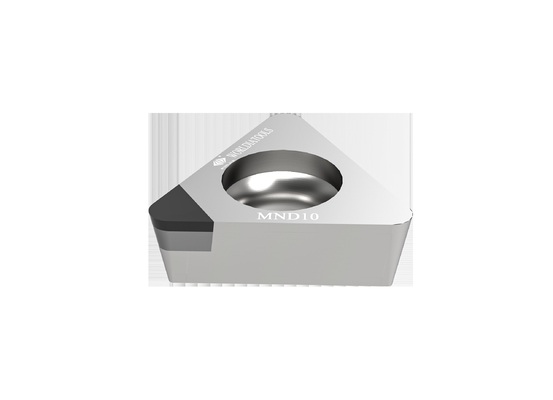

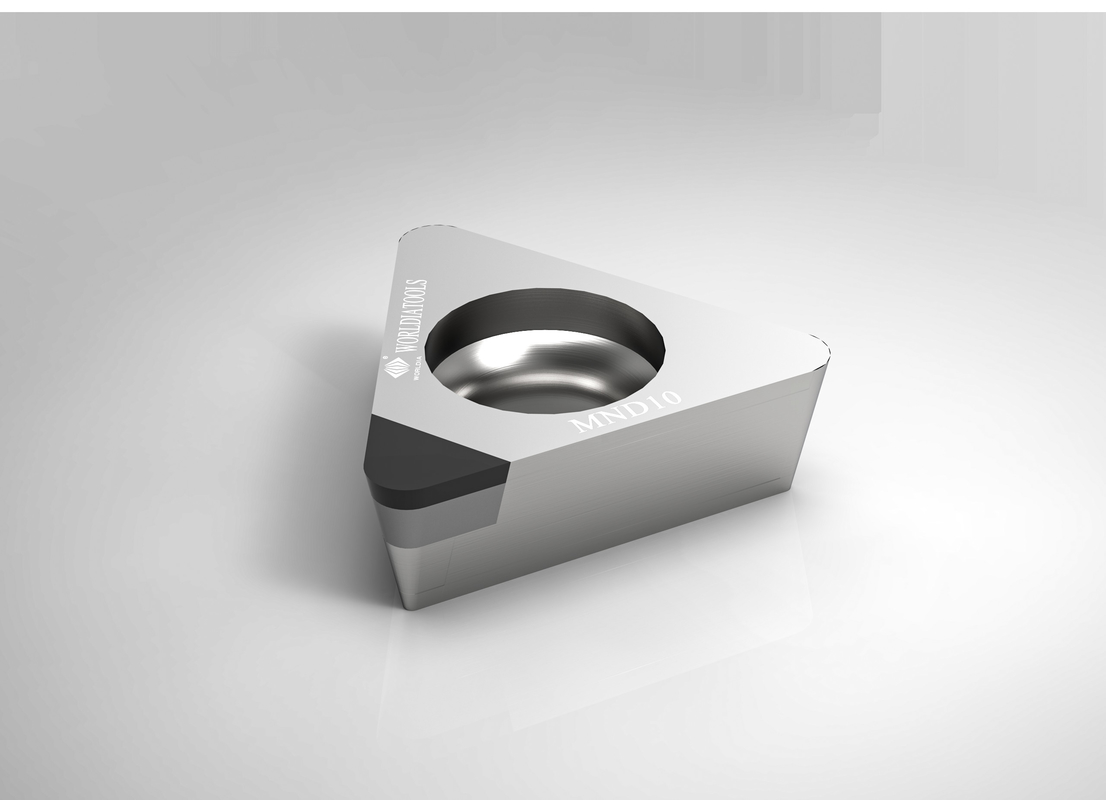

TPGW 160402 Inserto de torneado de carburo estándar Inserto de corte PCD para materiales no ferrosos
MUNDIALIA
Con productos de alta calidad y soporte técnico profesional, nos sentimos honrados de dar servicio a los mejores
fabricantes de automóviles, nuevas energías, energía eólica, industrias de maquinaria de ingeniería, etc.
Descripción:
"ManaNova" es una submarca de Worldia, que se centra en la serie estándar de gama alta.
ManaNova es un concepto que está en la vista de los usuarios finales, elegimos estrictamente
Materiales PCD y PCBN para proporcionar el efecto de corte universal.
La característica fundamental de ManaNova es la elección fácil y la entrega rápida.
La "elección fácil" es fácil de elegir de acuerdo con la tabla de comparación y la aplicación.
"Entrega rápida" significa que todos los insertos de PCD ManaNova del catálogo están disponibles en stock.
Eliminando la fuerza mayor, puede obtener dentro de 4-5 días.
Material:
Diamante policristalino (PCD)
1. Reduzca significativamente su costo de herramientas
2. Para el mecanizado de metales no ferrosos
Nitruro de boro cúbico policristalino (CBN)
1. Con una excelente dureza en caliente
2.Buena tenacidad y resistencia al choque térmico.
3. Para el mecanizado de componentes de acero templado, hierro fundido, hierro sinterizado y pulvimetalurgia
Productos principales:
El inserto PCBN es adecuado para mecanizar acero endurecido, hierro fundido gris, hierro dúctil y pulvimetalurgia.
La serie Worldia ManaNova cubre 7 grados de CBN de alta calidad para el procesamiento de acero templado,
hierro fundido y pulvimetalurgia, los grados disponibles son MHN10C, MHN20C, MHN30C,
MKN10, MKN20, MSN10, MSN20.
El inserto PCD (material MND10) es adecuado para el mecanizado de desbaste y acabado de aleaciones de aluminio y otros materiales no metálicos.
Inserto de PCD: proporciona un efecto de corte estable, universal y de alta eficiencia.
Los cuatro tipos de filo son estándar, rompevirutas, de longitud completa y de cara completa.
ventajas:
·Alta calidad
·Bajo costo
·Suministro directo de fábrica
Solicitud:
| MND10 |
Adecuado para el corte de materiales no ferrosos como aleaciones de aluminio, etc. |
Las herramientas de PCD se limitan a materiales no ferrosos, como aluminio con alto contenido de silicio, compuestos de matriz metálica (MMC) y plásticos reforzados con fibra de carbono (CFRP).
El PCD con refrigerante de inundación también se puede utilizar en aplicaciones de superacabado de titanio. |
| ·Aluminio y aleaciones de aluminio |
| ·Aleaciones de cobre, latón y bronce |
| ·Aleaciones de zinc y magnesio |
| ·Fibra de carbon |
| ·Resina epoxica |
| ·Plástica |
| ·Compuestos de fibra de vidrio |
| ·Compuestos de grafito |
Especificación:
| Ángulo |
Dimensiones |
Calificación |
| Código ANSI |
Código ISO |
Puntas |
CI
milímetro |
S
milímetro |
R
milímetro |
Φd
milímetro |
LE
milímetro |
MND
10 |
| TPGW 220.5 |
TPGW 110302 |
1N |
6.35 |
3.18 |
0.2 |
3.3 |
2.5 |
√ |
| TPGW 221 |
TPGW 110304 |
1N |
6.35 |
3.18 |
0.4 |
3.3 |
2.5 |
√ |
| TPGW 222 |
TPGW 110308 |
1N |
6.35 |
3.18 |
0.8 |
3.3 |
2.5 |
√ |
| |
| TPGW 330.5 |
TPGW 160402 |
1N |
9.525 |
4.76 |
0.2 |
4.4 |
2.5 |
√ |
| TPGW 331 |
TPGW 160404 |
1N |
9.525 |
4.76 |
0.4 |
4.4 |
2.5 |
√ |
| |
| F-TPGW 222 |
F-TPGW 160408 |
3N |
9.525 |
3.18 |
0.8 |
3.3 |
15.3 |
√ |
| Recomendación de velocidad de avance |
| Radio de la nariz (mm) |
Ra um |
| 0.2 |
0.4 |
0.8 |
1.6 |
3.2 |
6.4 |
| Velocidad de avance f (mm/rev)≤ |
| 0.2 |
0.028 |
0.040 |
0.057 |
0.080 |
0.113 |
0.160 |
| 0.4 |
0.040 |
0.057 |
0.080 |
0.113 |
0.160 |
0.226 |
| 0.8 |
0.057 |
0.080 |
0.113 |
0.160 |
0.226 |
0.320 |
| 1.2 |
0.069 |
0.098 |
0.139 |
0.196 |
0.277 |
0.392 |
| 1.6 |
0.080 |
0.113 |
0.160 |
0.226 |
0.320 |
0.453 |
| 2.4 |
0.098 |
0.139 |
0.196 |
0.277 |
0.392 |
0.554 |
