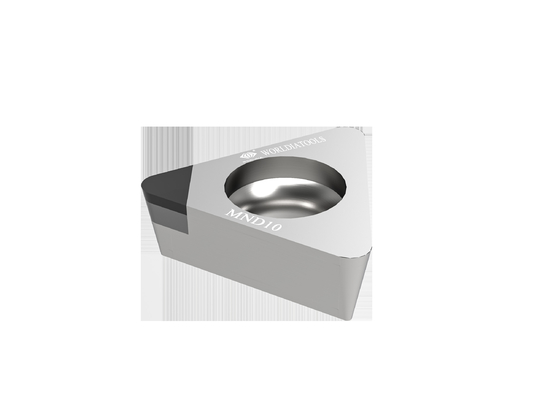

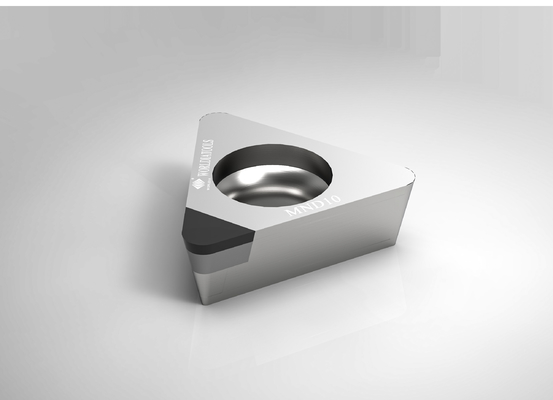

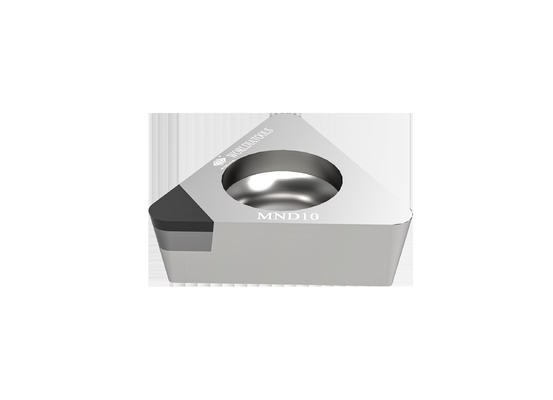

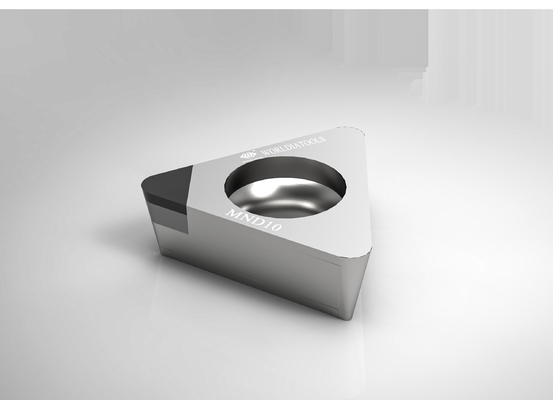

TPGW 160404 Inserto de torneado de carburo estándar Inserto de corte PCD para materiales no ferrosos
MUNDIALIA
En el mundo de la fabricaciónI a, los cambios nos empujan a promocionar nuestros productos y servicios.
Estamos dedicados a proporcionarle herramientas de corte y soluciones que coincidan con las ambiciones de su empresa.
Queremos crecer contigo juntos.
Descripción:
ManaNova, una submarca de Worldia, se posiciona como una serie estándar de gama alta.
Para satisfacer las necesidades de los clientes como objetivo, seleccionamos estrictamente materiales PCD/PCBN para proporcionar un universal,
efecto de corte estable y eficiente.
La característica fundamental de ManaNova es la elección fácil y la entrega rápida.
La "elección fácil" es fácil de elegir de acuerdo con la tabla de comparación y la aplicación.
"Entrega rápida" significa que todos los insertos de PCD ManaNova del catálogo están disponibles en stock.
Eliminando la fuerza mayor, puede obtener dentro de 4-5 días.
Material:
Fabricamos herramientas PCD con máquinas de procesamiento avanzadas y controlamos la calidad del producto.
desde el principio, que mantiene las herramientas PCD con alta precisión y buena calidad con consistencia.
Fabricamos herramientas CBN con una máquina de corte de 5 ejes líder en la industria y vacío de diseño propio
Horno de soldadura fuerte que mantiene las herramientas CBN con alta precisión y fuerza de soldadura.
Productos principales:
El inserto PCBN es adecuado para mecanizar acero endurecido, hierro fundido gris, hierro dúctil y pulvimetalurgia.
El inserto PCD (material MND10) es adecuado para el mecanizado de desbaste y acabado de aleaciones de aluminio y otros materiales no metálicos.
Inserto de PCD: proporciona un efecto de corte estable, universal y de alta eficiencia.
T
ventajas:
·Alta calidad
·Bajo costo
·Suministro directo de fábrica
Solicitud:
| MND10 |
Adecuado para el corte de materiales no ferrosos como aleaciones de aluminio, etc. |
Las herramientas de PCD se limitan a materiales no ferrosos, como aluminio con alto contenido de silicio, compuestos de matriz metálica (MMC) y plásticos reforzados con fibra de carbono (CFRP).
El PCD con refrigerante de inundación también se puede utilizar en aplicaciones de superacabado de titanio. |
| ·Aluminio y aleaciones de aluminio |
| ·Aleaciones de cobre, latón y bronce |
| ·Aleaciones de zinc y magnesio |
| ·Fibra de carbon |
| ·Resina epoxica |
| ·Plástica |
| ·Compuestos de fibra de vidrio |
| ·Compuestos de grafito |
Especificación:
| Ángulo |
Dimensiones |
Calificación |
| Código ANSI |
Código ISO |
Puntas |
CI
milímetro |
S
milímetro |
R
milímetro |
Φd
milímetro |
LE
milímetro |
MND
10 |
| TPGW 220.5 |
TPGW 110302 |
1N |
6.35 |
3.18 |
0.2 |
3.3 |
2.5 |
√ |
| TPGW 221 |
TPGW 110304 |
1N |
6.35 |
3.18 |
0.4 |
3.3 |
2.5 |
√ |
| TPGW 222 |
TPGW 110308 |
1N |
6.35 |
3.18 |
0.8 |
3.3 |
2.5 |
√ |
| |
| TPGW 330.5 |
TPGW 160402 |
1N |
9.525 |
4.76 |
0.2 |
4.4 |
2.5 |
√ |
| TPGW 331 |
TPGW 160404 |
1N |
9.525 |
4.76 |
0.4 |
4.4 |
2.5 |
√ |
| |
| F-TPGW 222 |
F-TPGW 160408 |
3N |
9.525 |
3.18 |
0.8 |
3.3 |
15.3 |
√ |
| Recomendación de velocidad de avance |
| Radio de la nariz (mm) |
Ra um |
| 0.2 |
0.4 |
0.8 |
1.6 |
3.2 |
6.4 |
| Velocidad de avance f (mm/rev)≤ |
| 0.2 |
0.028 |
0.040 |
0.057 |
0.080 |
0.113 |
0.160 |
| 0.4 |
0.040 |
0.057 |
0.080 |
0.113 |
0.160 |
0.226 |
| 0.8 |
0.057 |
0.080 |
0.113 |
0.160 |
0.226 |
0.320 |
| 1.2 |
0.069 |
0.098 |
0.139 |
0.196 |
0.277 |
0.392 |
| 1.6 |
0.080 |
0.113 |
0.160 |
0.226 |
0.320 |
0.453 |
| 2.4 |
0.098 |
0.139 |
0.196 |
0.277 |
0.392 |
0.554 |
