Datos del producto:
|
| Número de modelo: | TPGT 110304 | Extremidades: | 1N |
|---|---|---|---|
| Capa: | Sin recubrimiento | Marca de producto: | WORLDIA |
| Familia de producto: | ManaNova | Nombre: | Parte movible estándar de PCD |
| Material: | PCD+Carbide | Grado de PCD: | MND10 |
| Uso: | Para trabajar a máquina de materiales no ferrosos | ||
| Resaltar: | TPGT PCD que corta los partes movibles,WORLDIA PCD que corta los partes movibles,El carburo de TPGT inserta para corte de metales |
||

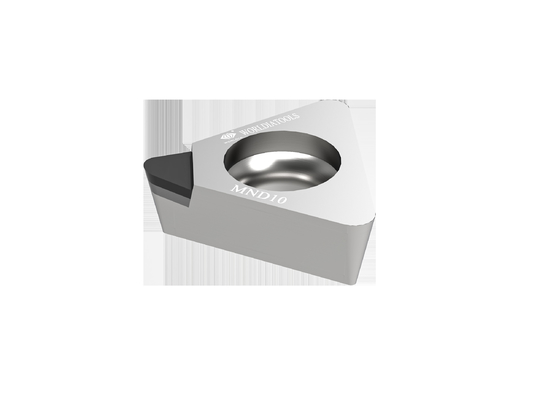

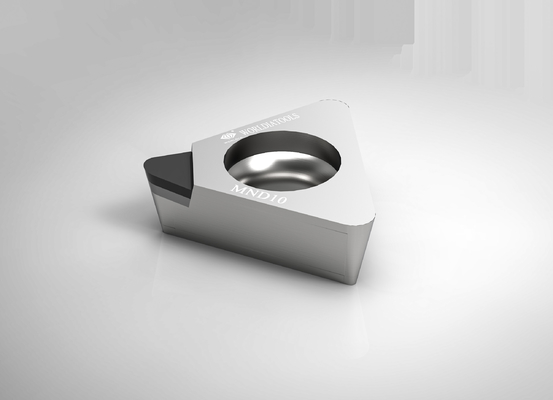

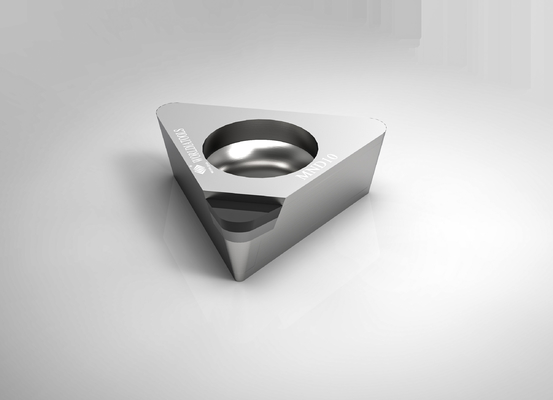

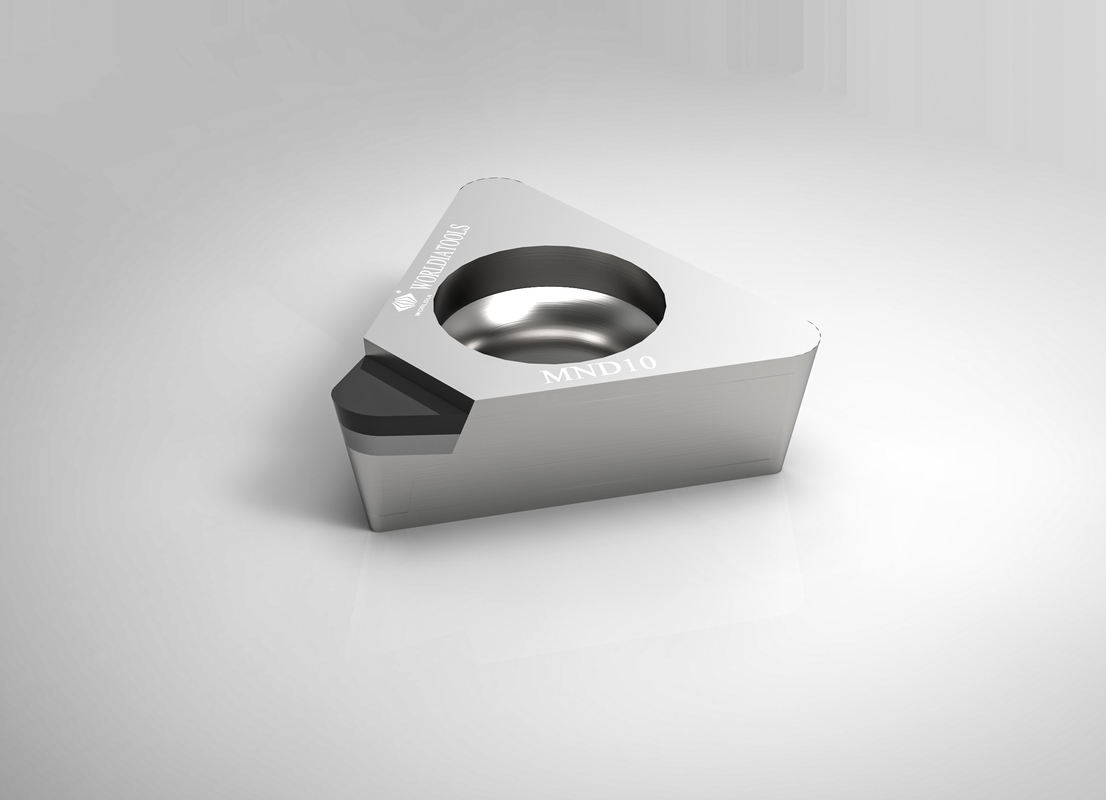

Parte movible de torneado del corte del parte movible PCD del carburo estándar de TPGT 110304 para los materiales no ferrosos
Como serie estándar de gama alta de la herramienta que corta, MANANOVA realiza el proceso entero de la calidad
gestión de las materias primas, con el equipo de prueba sofisticado de la producción, profesional y
equipo experimentado del R&D y de la producción, y servicios técnicos profesionales, de modo que pueda cada usuario
continúe experimentando ventajas de las herramientas de corte de Worldia.
Descripción:
ManaNova, una sub-marca de Worldia, se coloca como serie estándar de gama alta.
Para cubrir las necesidades de clientes como la meta, seleccionamos estrictamente los materiales de PCD/PCBN para proporcionar un universal,
efecto que corta estable, y eficiente.
Productos principales:
La serie de Worldia ManaNova cubre 7 grados de alta calidad del CBN para el proceso de acero templado,
el arrabio, y la metalurgia de polvo, los grados disponibles son MHN10C, MHN20C, MHN30C,
MKN10, MKN20, MSN10, MSN20.
Parte movible de PCBN: tipo 7materials/1, universal para el arrabio de acero templado, el hierro dúctil, y la metalurgia de polvo.
Parte movible de PCD: Abastecimiento estable, efecto que corta eficiente universal, alto.
El parte movible de PCD es conveniente para trabajar a máquina áspero y del final de la aleación de aluminio y de otros materiales del no metal.
Ventajas:
· Universal
· Opción fácil
· Entrega rápida
Uso:
| MND10 | Conveniente para el corte de materiales no ferrosos tales como aleaciones de aluminio, etc. |
| Las herramientas de PCD se limitan a los materiales no ferrosos, tales como aluminio del alto-silicio, compuestos de matriz de metal (MMC), y plásticos reforzados fibra de carbono (CFRP). PCD con el líquido refrigerador de la inundación se puede también utilizar en usos del estupendo-acabamiento del titanio. |
|
| ·Aleaciones de aluminio y de aluminio | |
| ·Aleaciones de cobre, de cobre amarillo, y de bronce | |
| ·Aleaciones del cinc y del magnesio | |
| ·Fibra de carbono | |
| ·Resinas de epoxy | |
| ·Plásticos | |
| ·Compuestos de la fibra de vidrio | |
| ·Compuestos del grafito |
Especificación:
| Ángulo | Dimensiones | Grado | ||||||
| Código del ANSI | Código del ISO | Extremidades | IC milímetro |
S milímetro |
R milímetro |
Φd milímetro |
LE milímetro |
MND 10 |
| TPGT 22.50.5 | TPGT 110302 | 1N | 6,35 | 3,18 | 0,2 | 3,3 | 2,5 | √ |
| TPGT 22,51 | TPGT 110304 | 1N | 6,35 | 3,18 | 0,4 | 3,3 | 2,5 | √ |
| TPGT 22,52 | TPGT 110308 | 1N | 6,35 | 3,18 | 0,8 | 3,3 | 2,5 | √ |
| TPGT 330,5 | TPGT 160402 | 1N | 9,525 | 4,76 | 0,2 | 4,4 | 2,5 | √ |
| TPGT 331 | TPGT 160404 | 1N | 9,525 | 4,76 | 0,2 | 4,4 | 2,5 | √ |
| Recomendación del nivel de entrada | ||||||
| Radio de la nariz (milímetros) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| ≤ del nivel de entrada f (mm/rev) | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
