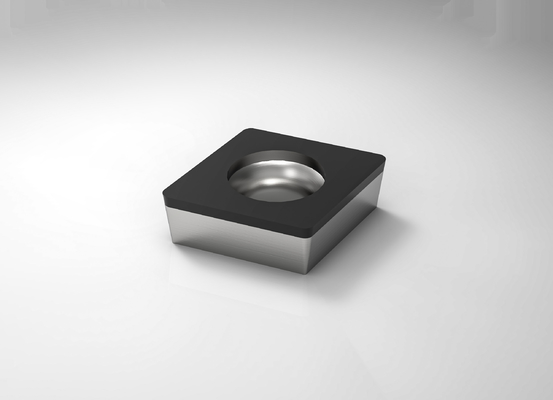

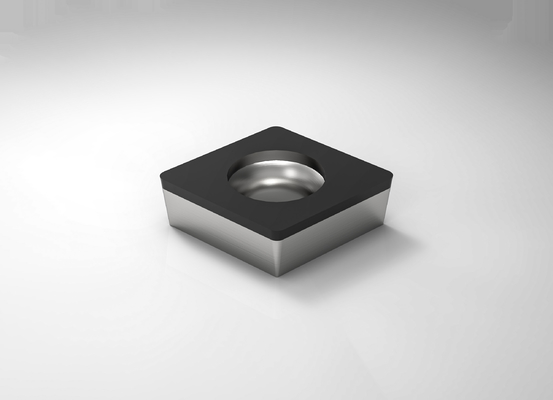

F-CCGW060204 Inserto de corte PCD de torneado de carburo estándar para materiales no ferrosos
En el mundo de la fabricación, los cambios nos empujan a promocionar nuestros productos y servicios.
Estamos dedicados a proporcionarle herramientas de corte y soluciones que coincidan con las ambiciones
de tu empresaQueremos crecer contigo juntos.
Descripción:
"MANANOVA es la submarca de WORLDIA, posicionándose como una serie estándar de gama alta,
promoviendo principalmente insertos estándar PCD / PCBN.
MANANOVA tiene como característica "Elección fácil y entrega rápida".
Dos fábricas para producir al mismo tiempo, por lo que la entrega es puntual una vez que se completan los pedidos.
¡Bienvenido a la consulta para obtener más información!
Material:
Diamante policristalino (PCD)
1. Reduzca significativamente su costo de herramientas
2. Para el mecanizado de metales no ferrosos
Solicitud:
| MND10 |
Aplicado al corte de materiales no ferrosos como aleaciones de aluminio, etc. |
Productos principales:
El inserto PCD es adecuado para el mecanizado de desbaste y acabado de aleaciones de aluminio y otros materiales metálicos no ferrosos.
Los cuatro tipos de filo son estándar, rompevirutas, filo completo y cara completa.
Inserto PCBN 7 materiales/ 1 tipo, universal para acero templado, hierro fundido, hierro dúctil y pulvimetalurgia.
El inserto de PCBN especialmente revestido es adecuado para el corte continuo o interrumpido pesado de acero templado
y tiene un excelente rendimiento universal
ventajas:
· universales
· Fácil elección
· Entrega rápida
Servicio:
· Servicio de tienda en línea
· Apoyo al distribuidor local
· Apoyo técnico
Especificación:
| CCGW |
Dimensiones |
Calificación |
| Código ANSI |
Código ISO |
Puntas |
CI
milímetro |
S
milímetro |
R
milímetro |
Φd
milímetro |
LE
milímetro |
MND
10 |
| CCGW 21.50.5 |
CCGW 060202 |
1N |
6.35 |
2.38 |
0.2 |
2.8 |
2.5 |
√ |
| CCGW 21.51 |
CCGW 060204 |
1N |
6.35 |
2.38 |
0.4 |
2.8 |
2.5 |
√ |
| CCGW 32.50.5 |
CCGW 09T302 |
1N |
9.525 |
3.97 |
0.2 |
4.4 |
2.5 |
√ |
| CCGW 32.51 |
CCGW 09T304 |
1N |
9.525 |
3.97 |
0.4 |
4.4 |
2.5 |
√ |
| CCGW 32.52 |
CCGW 09T308 |
1N |
9.525 |
3.97 |
0.8 |
4.4 |
2.5 |
√ |
| |
| C-CCGW 21.50.5 |
C-CCGW 060202 |
1N |
6.35 |
2.38 |
0.2 |
2.8 |
2.5 |
√ |
| C-CCGW 32.51 |
C-CCGW 09T304 |
1N |
9.525 |
3.97 |
0.4 |
4.4 |
2.5 |
√ |
| |
| F-CCGW 21.51 |
F-CCGW 060204 |
2N |
6.35 |
2.38 |
0.4 |
2.8 |
6.4 |
√ |
Recomendación:
| Recomendación de velocidad de avance |
| Radio de la nariz (mm) |
Ra um |
| 0.2 |
0.4 |
0.8 |
1.6 |
3.2 |
6.4 |
| Velocidad de avance f (mm/rev)≤ |
| 0.2 |
0.028 |
0.040 |
0.057 |
0.080 |
0.113 |
0.160 |
| 0.4 |
0.040 |
0.057 |
0.080 |
0.113 |
0.160 |
0.226 |
| 0.8 |
0.057 |
0.080 |
0.113 |
0.160 |
0.226 |
0.320 |
| 1.2 |
0.069 |
0.098 |
0.139 |
0.196 |
0.277 |
0.392 |
| 1.6 |
0.080 |
0.113 |
0.160 |
0.226 |
0.320 |
0.453 |
| 2.4 |
0.098 |
0.139 |
0.196 |
0.277 |
0.392 |
0.554
|
