Datos del producto:
|
| Número de modelo: | L-TCGW 16T302 | Extremidades: | 2N |
|---|---|---|---|
| Escribe: | Integral | Producto de marca: | WORLDIA |
| Familia de productos: | manánova | Material: | PCD+carburo |
| Grado PCD: | MND10 | Solicitud: | Mecanizado de materiales no ferrosos |
| Resaltar: | Herramientas de corte worldia de diamante policristalino,herramientas de corte worldia de metales no ferrosos,inserto pcd worldia |
||

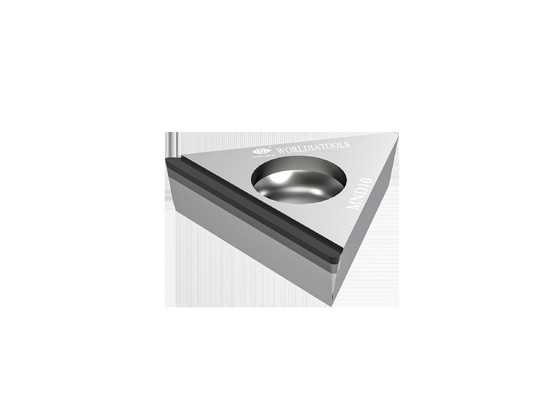

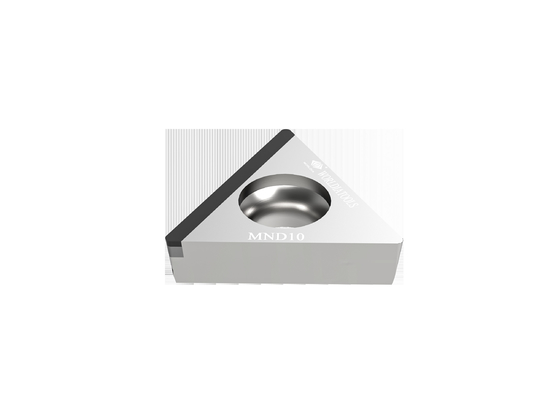

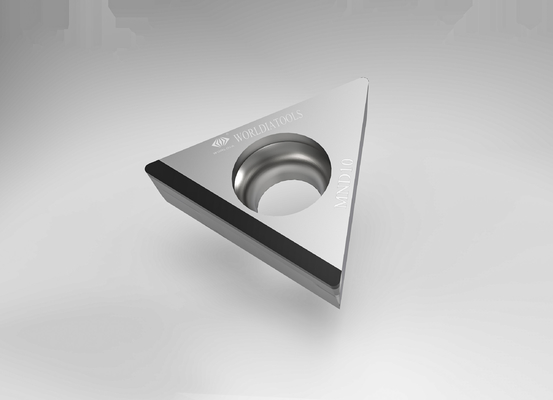

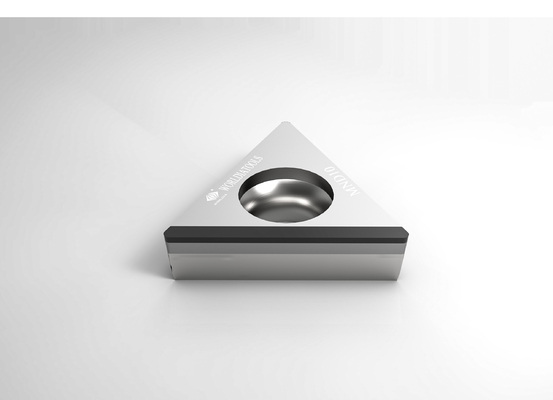

Parte movible de torneado del corte del parte movible PCD del carburo estándar de L-TCGW 16T302 para los materiales no ferrosos
El parte movible de PCD (material MND10) es conveniente para trabajar a máquina áspero y del final de la aleación de aluminio y de otros materiales del no metal.
Los cuatro tipos del borde son triturador estándar, de microprocesador, borde completo, y cara llena.
Descripción:
“ManaNova” es una sub-marca de Worldia, centrándose en la serie estándar de gama alta.
ManaNova es un concepto que se coloca según la opinión de usuarios finales, nosotros elige estrictamente
Materiales de PCD y de PCBN para proporcionar el efecto que corta universal.
La característica crítica de ManaNova es opción fácil y entrega rápida.
“Opción fácil”: Es fácil elegir según la tabla y el uso de la comparación.
“Entrega rápida”: Todos los partes movibles de ManaNova PCD en el catálogo están disponibles en existencia.
Eliminando fuerza mayor, usted puede conseguir en el plazo de 4-5 días.
Material:
El nitruro de boro cúbico policristalino (CBN) es un material con una dureza caliente excelente que se pueda utilizar en muy
altas velocidades que cortan. También exhibe buena dureza y las herramientas del choque termal resistance.CBN son ideales para el uso
con de acero templado, arrabios, e hierros así como componentes sinterizados de la metalurgia de polvo.
Las herramientas con el diamante policristalino (PCD) que corta los materiales pueden reducir su coste de fabricación perceptiblemente,
Las herramientas de PCD son ideales para el uso con el metal no ferroso, tal como aluminio, cinc, y el magnesio alea,
Los compuestos de GRP, fibra de carbono reforzaron los plásticos, el carburo “verde”, y materiales de cerámica así como todos los abrasivos.
Productos principales:
El parte movible de PCD (material MND10) es conveniente para trabajar a máquina áspero y del final de la aleación de aluminio y de otros materiales del no metal.
El parte movible de PCBN es conveniente para trabajar a máquina del arrabio de acero templado, gris, del hierro dúctil, y de la metalurgia de polvo.
Ventajas:
·De alta calidad
·Bajo costo
·Fuente directa de la fábrica
Uso:
| MND10 | Conveniente para el corte de materiales no ferrosos tales como aleaciones de aluminio, etc. |
| Las herramientas de PCD se limitan a los materiales no ferrosos, tales como aluminio del alto-silicio, compuestos de matriz de metal (MMC), y plásticos reforzados fibra de carbono (CFRP). PCD con el líquido refrigerador de la inundación se puede también utilizar en usos del estupendo-acabamiento del titanio. |
|
| ·Aleaciones de aluminio y de aluminio | |
| ·Aleaciones de cobre, de cobre amarillo, y de bronce | |
| ·Aleaciones del cinc y del magnesio | |
| ·Fibra de carbono | |
| ·Resinas de epoxy | |
| ·Plásticos | |
| ·Compuestos de la fibra de vidrio | |
| ·Compuestos del grafito |
Especificación:
| Ángulo | Dimensiones | Grado | ||||||
| Código del ANSI | Código del ISO | Extremidades | IC milímetro |
S milímetro |
R milímetro |
Φd milímetro |
LE milímetro |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5,56 | 2,38 | 0,2 | 2,4 | 2,5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5,56 | 2,38 | 0,4 | 2,4 | 2,5 | √ |
| TCGW 220,5 | TCGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 2,8 | 2,5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9,525 | 3,97 | 0,8 | 4,4 | 2,5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9,525 | 3,97 | 0,2 | 4,4 | 16,2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9,525 | 3,97 | 0,4 | 4,4 | 15,9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9,525 | 3,97 | 0,8 | 4,4 | 15,3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5,56 | 2,38 | 0,4 | 2,4 | 9 | √ |
| Recomendación del nivel de entrada | ||||||
| Radio de la nariz (milímetros) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| ≤ del nivel de entrada f (mm/rev) | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
