Datos del producto:
|
| Número de modelo: | L-TCGW 16T304 | Puntas: | 2N |
|---|---|---|---|
| Escribe: | Longitud total | Producto de marca: | MUNDIALIA |
| Familia de productos: | manánova | Material: | PCD+carburo |
| Grado PCD: | MND10 | Solicitud: | Alta precisión de mecanizado de materiales no ferrosos |
| Ventaja: | Elección fácil y entrega rápida | ||
| Resaltar: | Herramientas de corte universales worldia,herramientas de corte tcgw worldia,inserto de torneado de carburo worldia |
||

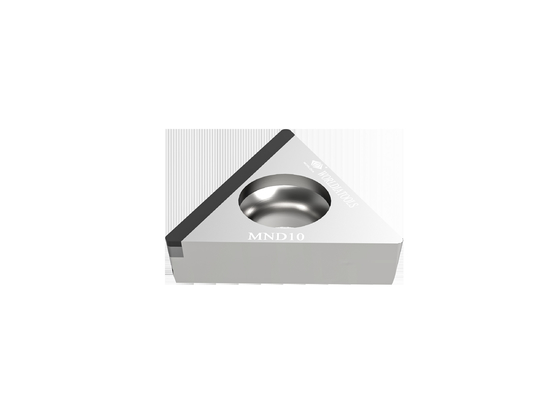

L-TCGW 16T304 Inserto de torneado de carburo estándar Inserto de corte PCD para materiales no ferrosos
WORLDIA presta especial atención a la fabricación de herramientas de corte súper duras estándar.
Y hemos realizado una gran cantidad de innovaciones técnicas en el diseño y la fabricación.
Insertos de PCBN/PCD/CVD y productos relacionados.
El inserto PCD (material MND10) es adecuado para el mecanizado de desbaste y acabado de aleaciones de aluminio y otros materiales no metálicos.
Los cuatro tipos de filo son estándar, rompevirutas,borde completo,y rostro completo.
Descripción:
"ManaNova" es una submarca de Worldia, que se centra en la serie estándar de gama alta.
ManaNova es un concepto que está en la vista de los usuarios finales, elegimos estrictamente
Materiales PCD y PCBN para proporcionar el efecto de corte universal.
MANANOVA toma como característica "Fácil elección y entrega rápida", que pretende
para proporcionar un servicio rápido y eficiente para los clientes nacionales y extranjeros para satisfacer sus
demanda de herramientas estandarizadas y universalizadas.
Material:
Diamante policristalino (PCD)
1. Reduzca significativamente su costo de herramientas
2. Para el mecanizado de metales no ferrosos
Nitruro de boro cúbico policristalino (CBN)
1. Con una excelente dureza en caliente
2.Buena tenacidad y resistencia al choque térmico.
3. Para el mecanizado de componentes de acero templado, hierro fundido, hierro sinterizado y pulvimetalurgia
Productos principales:
El inserto PCD (material MND10) es adecuado para el mecanizado de desbaste y acabado de aleaciones de aluminio y otros materiales no metálicos.
El inserto PCBN es adecuado para mecanizar acero endurecido, hierro fundido gris, hierro dúctil y pulvimetalurgia.
Servicio:
· Servicio de tienda en línea
· Apoyo al distribuidor local
· Apoyo técnico
Solicitud:
| MND10 | Adecuado para el corte de materiales no ferrosos como aleaciones de aluminio, etc. |
| Las herramientas de PCD se limitan a materiales no ferrosos, como aluminio con alto contenido de silicio, compuestos de matriz metálica (MMC) y plásticos reforzados con fibra de carbono (CFRP). El PCD con refrigerante de inundación también se puede utilizar en aplicaciones de superacabado de titanio. |
|
| ·Aluminio y aleaciones de aluminio | |
| ·Aleaciones de cobre, latón y bronce | |
| ·Aleaciones de zinc y magnesio | |
| ·Fibra de carbon | |
| ·Resina epoxica | |
| ·Plástica | |
| ·Compuestos de fibra de vidrio | |
| ·Compuestos de grafito |
Especificación:
| Ángulo | Dimensiones | Calificación | ||||||
| Código ANSI | Código ISO | Puntas | CI milímetro |
S milímetro |
R milímetro |
Φd milímetro |
LE milímetro |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | √ |
| TCGW 220.5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 2.8 | 2.5 | √ |
| TCGW 32.51 | TCGW 16T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | √ |
| TCGW 32.52 | TCGW 16T308 | 1N | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3.97 | 0.2 | 4.4 | 16.2 | √ |
| L-TCGW 32.51 | L-TCGW 16T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 15.9 | √ |
| L-TCGW 32.52 | L-TCGW 16T308 | 2N | 9.525 | 3.97 | 0.8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0.4 | 2.4 | 9 | √ |
| Recomendación de velocidad de avance | ||||||
| Radio de la nariz (mm) | Ra um | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| Velocidad de avance f (mm/rev)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
