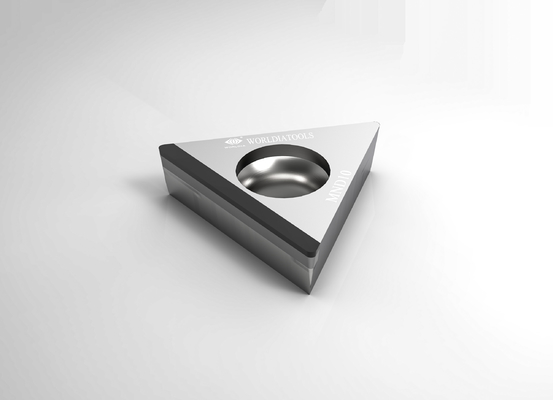

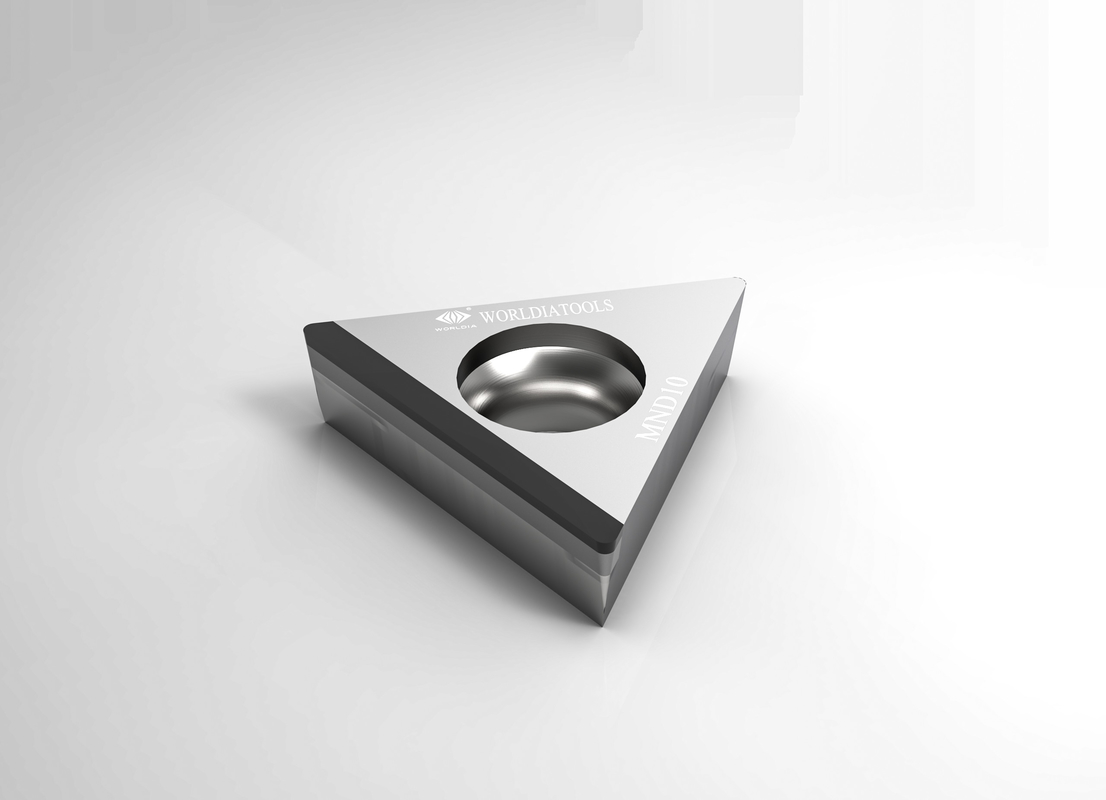

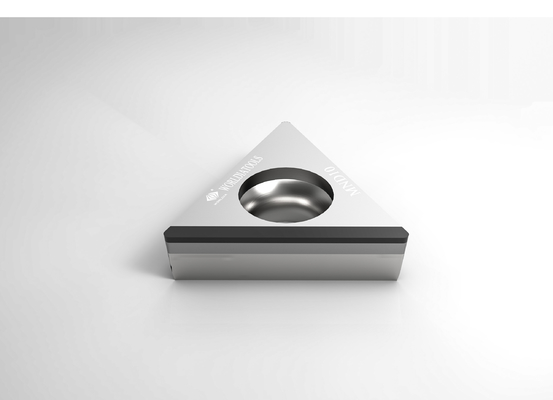

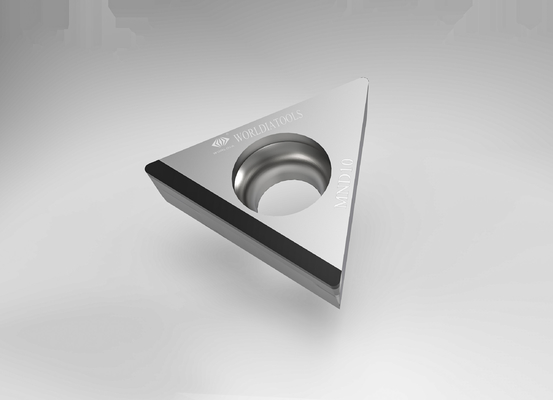

Parte movible de torneado del corte del parte movible PCD del carburo estándar de L-TCGW 16T304 para los materiales no ferrosos
Como serie estándar de gama alta de la herramienta que corta, MANANOVA realiza el proceso entero de la calidad
gestión de las materias primas, con el equipo de prueba sofisticado de la producción, profesional y
equipo experimentado del R&D y de la producción, y servicios técnicos profesionales, de modo que pueda cada usuario
continúe experimentando ventajas de las herramientas de corte de Worldia.
El parte movible de PCD (material MND10) es conveniente para trabajar a máquina áspero y del final de la aleación de aluminio y de otros materiales del no metal.
Los cuatro tipos del borde son triturador estándar, de microprocesador, borde completo, y cara llena.
Descripción:
ManaNova, una sub-marca de Worldia, se coloca como serie estándar de gama alta.
Seleccionamos estrictamente los materiales de PCD/PCBN para cubrir las necesidades de clientes y para proporcionar un universal,
efecto que corta estable, y eficiente.
La “opción fácil y la entrega rápida” es la característica de ManaNova.
Dos fábricas al producto al mismo tiempo, así que entrega de punto una vez que se terminan las órdenes.
¡Recepción a la investigación para aprender más información!
Material:
Fabricamos las herramientas de PCD con las máquinas de proceso avanzadas y controlamos la calidad del producto
desde el principio que guarda las herramientas de PCD con alta exactitud y buena calidad con consistencia
Fabricamos las herramientas del CBN con una cortadora industria-principal de 5 ejes y un vacío uno mismo-diseñado
horno que suelda que guarda las herramientas del CBN con alta exactitud y fuerza de soldadura.
Productos principales:
El parte movible de PCD (material MND10) es conveniente para trabajar a máquina áspero y del final de la aleación de aluminio y de otros materiales del no metal.
El parte movible de PCBN es conveniente para trabajar a máquina el arrabio de acero templado, gris, el hierro dúctil, y la metalurgia de polvo.
Ventajas:
· Universal
· Opción fácil
· Entrega rápida
Uso:
| MND10 |
Conveniente para el corte de materiales no ferrosos tales como aleaciones de aluminio, etc. |
Las herramientas de PCD se limitan a los materiales no ferrosos, tales como aluminio del alto-silicio, compuestos de matriz de metal (MMC), y plásticos reforzados fibra de carbono (CFRP).
PCD con el líquido refrigerador de la inundación se puede también utilizar en usos del estupendo-acabamiento del titanio. |
| ·Aleaciones de aluminio y de aluminio |
| ·Aleaciones de cobre, de cobre amarillo, y de bronce |
| ·Aleaciones del cinc y del magnesio |
| ·Fibra de carbono |
| ·Resinas de epoxy |
| ·Plásticos |
| ·Compuestos de la fibra de vidrio |
| ·Compuestos del grafito |
Especificación:
| Ángulo |
Dimensiones |
Grado |
| Código del ANSI |
Código del ISO |
Extremidades |
IC
milímetro |
S
milímetro |
R
milímetro |
Φd
milímetro |
LE
milímetro |
MND
10 |
| TCGW 1.81.50.5 |
TCGW 090202 |
1N |
5,56 |
2,38 |
0,2 |
2,4 |
2,5 |
√ |
| TCGW 1.81.51 |
TCGW 090204 |
1N |
5,56 |
2,38 |
0,4 |
2,4 |
2,5 |
√ |
| |
| TCGW 220,5 |
TCGW 110302 |
1N |
6,35 |
3,18 |
0,2 |
2,8 |
2,5 |
√ |
| TCGW 221 |
TCGW 110304 |
1N |
6,35 |
3,18 |
0,4 |
2,8 |
2,5 |
√ |
| TCGW 222 |
TCGW 110308 |
1N |
6,35 |
3,18 |
0,8 |
2,8 |
2,5 |
√ |
| |
| TCGW 32,51 |
TCGW 16T304 |
1N |
9,525 |
3,97 |
0,4 |
4,4 |
2,5 |
√ |
| TCGW 32,52 |
TCGW 16T308 |
1N |
9,525 |
3,97 |
0,8 |
4,4 |
2,5 |
√ |
| |
| L-TCGW 32.50.5 |
L-TCGW 16T302 |
2N |
9,525 |
3,97 |
0,2 |
4,4 |
16,2 |
√ |
| L-TCGW 32,51 |
L-TCGW 16T304 |
2N |
9,525 |
3,97 |
0,4 |
4,4 |
15,9 |
√ |
| L-TCGW 32,52 |
L-TCGW 16T308 |
2N |
9,525 |
3,97 |
0,8 |
4,4 |
15,3 |
√ |
| |
| F-VBGW 1.81.51 |
F-VBGW 090204 |
3N |
5,56 |
2,38 |
0,4 |
2,4 |
9 |
√ |
| Recomendación del nivel de entrada |
| Radio de la nariz (milímetros) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1,6 |
3,2 |
6,4 |
| ≤ del nivel de entrada f (mm/rev) |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
